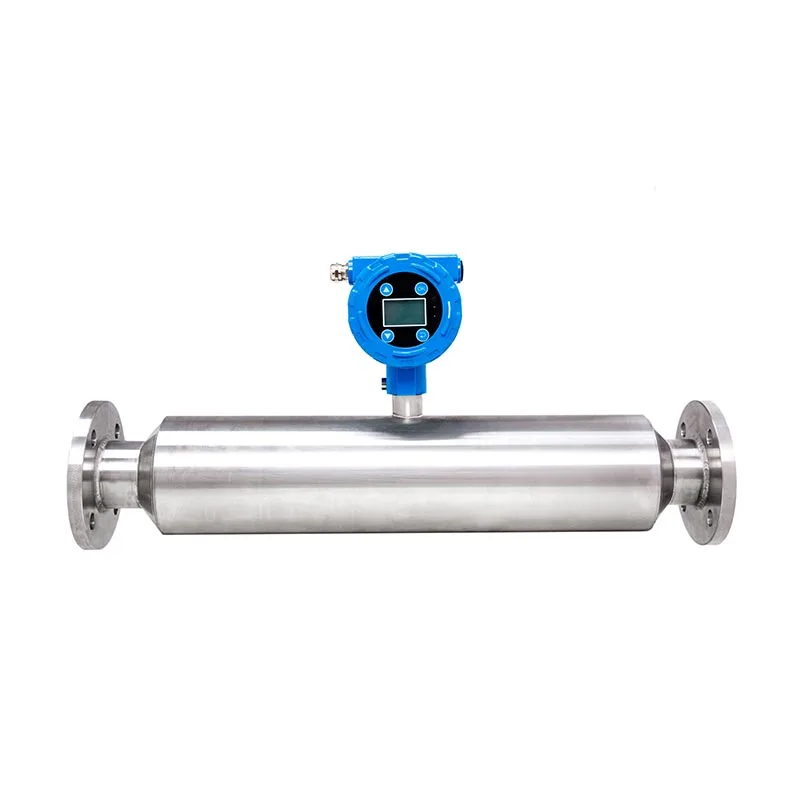

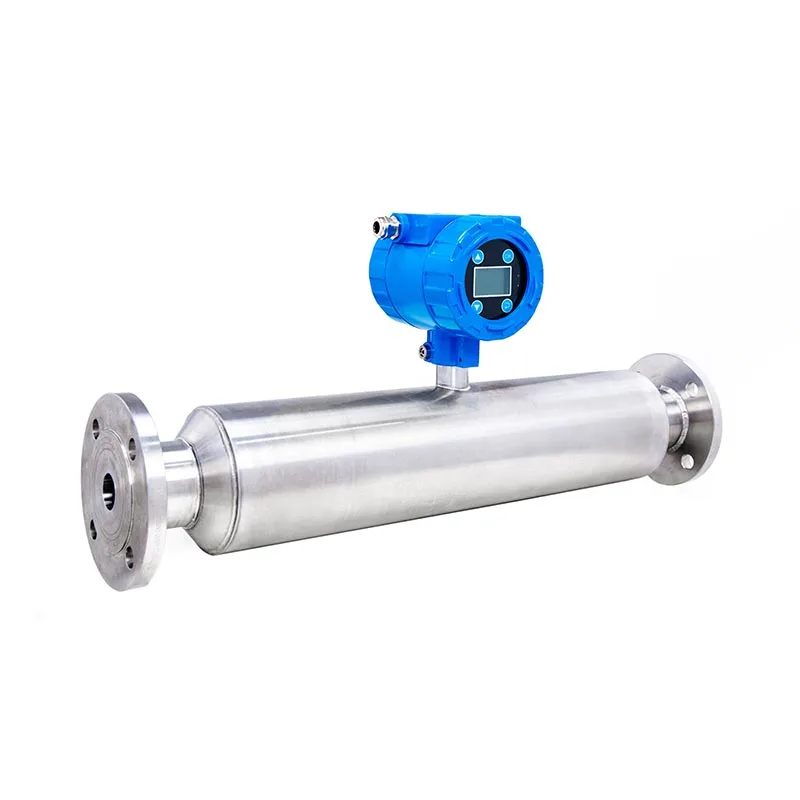

Rozsdamentes acél, soros csőszerű iszapkoncentráció-mérő szűrőprést támogató csővezetékrendszerhez

A SINOU egy professzionális gyártó, amely a szűrőprés-illesztő automatikus felügyeleti eszközökre összpontosít személyre szabott, rozsdamentes acél, soros csőszerű iszapkoncentráció-mérő a szűrőprés támasztó csővezetékrendszeréhez globális nyomdai, vegyipari, galvanizálási és papírgyártási ügyfelek. Csővezetékre, közvetlenül beépíthető cső alakúra tervezték a szűrőprés bejövő hígtrágya csővezetékének szerkezete, nagy viszkozitású, korrozív festékiszap és vegyi iszapot céloz a nyomdai szennyvíz jellemzői.

Minden nedves alkatrész SUS316L rozsdamentes acélt tartalmaz, opcionális Hastelloy korróziógátlóval testreszabás; valós idejű 4-20mA/RS485 jel kimeneti linkek szűrőnyomás automatikus vezérlőszekrény az adagolási áramlás beállításához és intelligens membránnyomást. Testreszabjuk a csőátmérőt, a mérési tartományt és a robbanásbiztos minőséget Építsen teljesen automatikus zárt hurkú víztelenítő rendszert a vegyi nyomtatási és festési membránszűrő prés segítségével.

A termék fő jellemzői

1. Teljesen rozsdamentes acél cső alakú integrált szerkezet A Stainless Steel Inline összes csőteste és érzékelő alkatrésze Csőszerű iszapkoncentráció-mérő a szűrőprést támogató csővezetékrendszerhez SUS316L rozsdamentes acélt alkalmaz, ellenáll a nyomdafesték-iszap savas, lúgos és sós korróziója, elkerülje a rozsdakárosodást hosszú távú korrozív közegben.

2. Nem nukleáris ultrahangos méréstechnika Nincs radioaktív forrás, biztonságos műhelygyártáshoz; buborékellenes és anti-szálas interferencia kialakítás, magas rosttartalmú nyomtatási iszap és finom vegyi iszap adaptálása, stabil mérés még a csővezeték által magával ragadott levegővel is.

3. Közvetlen karimás csővezeték beépítése A beépített cső alakú kivitel közvetlenül a szűrőprés adagolócsővezetékére csatlakozik bypass átalakítás nélkül, megtakaríthatja a meglévő szűrőprésműhely polgári és csővezeték-módosítási költségeit.

4. Automatikus kapcsolódás szűrőpréssel PLC Valós idejű koncentrációs jel kimeneti linkek szűrőprés vezérlőrendszer; Ha a hígtrágya koncentrációja meghaladja a beállított küszöbértéket, a rendszer automatikusan csökkenti az adagolószivattyú sebességét vagy meghosszabbítja a membránt préselési idő a szűrőpogácsa nedvességének stabilizálása érdekében.

5. Öntisztító tapadásgátló belső cső A csiszolt belső csőfelület megakadályozza a festékpigment és a finom iszap tapadását, csökkentse a rendszeres kézi tisztítás gyakoriságát.

6. Több jel kimenet és intelligens kijelző Helyi LCD valós idejű koncentráció kijelző + 4~20mA analóg + opcionális RS485 Modbus kommunikáció, támogatja a távoli felhőalapú adatgyűjtést és a termelési rekordok exportálását.

Műszaki paraméter specifikáció

Működési elv

1. A mag mérési elve

A koncentrációmérő fejlett ultrahangos inline detektálási elvet alkalmaz. Amikor a hígtrágya átfolyik a csőben mérőtest rozsdamentes acél beépített csőszerű iszap koncentráció mérő szűrőprés tartócsőhöz A rendszer, az ultrahanghullámok folyékony közegen keresztül továbbítják. A műszer valós idejű szilárdanyag-tartalmat és iszapkoncentráció a festékben és a festékben lebegő szilárd részecskék által okozott hangsebesség-csillapítás érzékelésével vegyi hígtrágya.

2. Jelátalakítás és adatkimenet

A beépített nagy pontosságú érzékelő chip az összegyűjtött ultrahangos jeleket digitális koncentrációs adatokká alakítja. A Az eszköz szabványos 4-20 mA-es vagy RS485 digitális jeleket ad ki, és valós idejű koncentrációértéket továbbít a megfelelőre PLC szekrény vegyi nyomda és festés membrán szűrő prés.

3. Zárt hurkú automatikus vezérlés szűrőprésrendszerrel

Az előre beállított felső és alsó koncentrációs küszöbnek megfelelően a szűrőprésvezérlő rendszer automatikusan beállítja magát az adagolószivattyú gyakorisága és az adagolási áramlás: csökkentse az adagolási sebességet, ha a hígtrágya túl vastag, hogy elkerülje a szűrőlemez szivárgását; növelje az adagolási mennyiséget, ha a hígtrágya túl híg a termelés hatékonyságának javításához. Eközben a rendszer optimalizálódik membrán préselési ideje a végső szűrőpogácsa nedvességének stabilizálása érdekében.

4. Interferencia elleni segédtervezési elv

A tükörfényes belső cső csökkenti az iszap tapadását és a buborékok tapadását. A beépített algoritmus automatikusan kiküszöböli a nyomóiszapban lévő mikro légbuborékok és rövid textilszálak által okozott interferencia a stabilitás garantálása érdekében mérési pontosság.

5. Adatok megjelenítése és távoli feltöltés

A helyszíni LCD képernyő közvetlenül jeleníti meg a pillanatnyi koncentrációadatokat; opcionális felhőátviteli modul feltöltések történelmi koncentráció-rekordok, amelyek megkönnyítik a termelési adatok statisztikáit és az ezt követő képletoptimalizálást iszap víztelenítés.

Üzemeltetési óvintézkedések

1. Előszerelési és üzembe helyezési tippek

(1) Telepítés előtt tisztítsa meg a csővezeték belső törmelékét, pamutszálát és szilárd csomókat, hogy elkerülje a mérés blokkolását csövet.

(2) Telepítés után végezze el a nulla kalibrálást tiszta vízzel; állítsa be a felső/alsó koncentrációs határ paramétereit hozzáillő helyi iszap a szűrőprés-rudazat szabályozásához.

(3) Szerelje fel a mérőt vízszintes egyenes csőszakaszra; kerülje a könyököt, a szivattyú kimenetét és a hirtelen csőtágulást helyzet a turbulens áramlási zavar csökkentésére.

2. Napi futás menedzsment

(1) Ne vezesse az üres csövet közeg nélkül; kapcsolja le az áramellátást, ha a csővezetéket lemerítik, hogy megakadályozzák a rendellenes adatsodródást.

(2) Tartsa stabil adagolási nyomást, kerülje az áramlási sebesség éles megugrását, amely befolyásolja az érzékelés pontosságát.

(3)Check real-time display and PLC feedback signal every shift; stop for inspection if data fluctuates abnormally.

3. Rendszeres karbantartási szabályok

(1) Öblítse le a belső csövet tiszta vízzel a napi leállítás után, hogy eltávolítsa a megtapadt pigmentet és a viszkózus iszapot.

(2) 30 naponként végezzen kézi mintavételi laboratóriumi összehasonlítást, és kalibrálja újra a műszert a mérési pontosság biztosítása érdekében.

(3) Havonta ellenőrizze a kábel tömítettségét és a héj tömítését; időben cserélje ki az elöregedett tömítődarabokat a korrozív műhelyben.

4. Különleges környezetvédelem

(1)For strong acid & alkali dye sludge working condition, avoid direct pouring of concentrated chemicals onto berendezés teste.

(2) A kültéren telepített egységek távol tartják a vezérlődobozt a hosszú távú eső áztatásától; a robbanásbiztos változat nem nyitható ki elektromos ház gyúlékony gáz környezetben.

5. Hosszú távú leállás kezelése

If stop operation over 15 days, fully clean residual sludge inside tube, keep inner cavity dry and seal pipeline mindkét végén.

Testreszabás és gyártási folyamat

1. lépés: Helyszíni üzemi állapot kommunikáció és műszaki paraméterek megerősítése

Műszaki mérnökeink a teljes helyszíni paramétereket összegyűjtik azoktól az ügyfelektől, akik vegyi nyomtatási és festési membránt szerelnek fel Szűrőprés, beleértve a csővezeték névleges átmérőjét, a zagy pH-értékét, rosttartalmát, üzemi hőmérsékletét, csővezetékét nyomás, tényleges koncentráció-ingadozási tartomány, PLC-kapcsolat követelménye és műhely robbanásbiztos követelménye Rozsdamentes acél beépített csőszerű iszapkoncentráció mérő szűrőprést támogató csővezetékrendszerhez. Erősítse meg nedvesített anyag (SUS316L/Hastelloy/Titanium), mérési tartomány, jelkimeneti mód (4-20mA/RS485), testreszabott kivitel műszaki séma és formai árajánlat az adatok elemzése után.

2. lépés: CFD Flow Field Simulation + CAD szerkezeti optimalizálási tervezés

A K+F csapat CFD folyadékszimulációs szoftvert alkalmaz a belső cső radián, ultrahangos érzékelő telepítésének optimalizálására a rozsdamentes acél beépített csőszerű iszapkoncentráció-mérő helyzete és áramlási csatorna elrendezése szűrőpréshez Csővezetékrendszer támogatása, kiküszöböli az iszap turbulencia, a száltekercselés és a levegő által okozott mérési zavarokat buborék. Teljes formális gyártási rajzok, alkatrész-BOM és kapcsolódási paraméterlap a belső műszaki után ellenőrzés.

3. lépés: Nyersanyag beszerzés és bejövő ellenőrzés

Vásároljon tanúsítvánnyal rendelkező rozsdamentes acél csődarabot, ötvözött anyagot, ultrahangos érzékelő modult, ipari adót és elektronikus tartozékok a koncentrációmérőhöz. Minden víz alá merített fém alapanyag sav-bázis merítésen megy keresztül korróziógátló foltvizsgálat; az elektronikus alkatrészek tárolás előtt magas-alacsony hőmérsékletű öregedési átvizsgálást végeznek, elutasítják minősítetlen nyersanyag közvetlenül.

4. lépés: CNC precíziós megmunkálás és korróziógátló felületkezelés

1. CNC lézervágás, zökkenőmentes automatikus hegesztés és precíziós esztergálás alkalmazása a cső alakú főtesthez;

2. A szabványos SUS316L cső belső fala tükörpolírozást végez a tapadásgátló érdekében; Hastelloy/Titanium testreszabott alkatrészek befejezése pácolás passziválás a sav és lúg korrózióállóságának fokozása érdekében alkalmazkodó nyomdafestékiszap környezet;

3. A külső védőburkolatot présöntéssel + korróziógátló festékszórással dolgozzák fel.

5. lépés: Érzékelőszerelvény, Áramkör vezetékek és Program előbeállítás

Professzionális dolgozók rögzítik az ultrahangos érzékelő szondákat a cső alakú test belsejében az összeszerelési specifikáció szerint; összeszerelni távadó, kijelző modul és bekötési terminál. Előprogramozott koncentráció felső/alsó határértéke, szűrőpréskötés kimeneti paraméter és interferencia-ellenes algoritmus az ügyfél iszapfunkciójának megfelelően a műhelyben, belső felület áramkör hibakeresés.

6. lépés: Szimulált nyomtatóiszap-terhelési gyári teszt (Core QC Link)

Minden kész koncentrációmérő 48 órás folyamatos szimulációs teszten megy keresztül, saját készítésű, magas rosttartalmú sav-lúg festék iszapfolyadékkal. Próbamérés precíziós, buborék- és szálas interferencia-ellenes teljesítmény, jelkimeneti stabilitás és kapcsolódási válasz szűrőprés PLC; állítsa be a belső algoritmust, ha a tesztadatok túllépik a tűréstartományt.

7. lépés: A késztermék átfogó minőségellenőrzése

Ellenőrizze újra a mérettűrést, a védelmi fokozatot (IP65/IP67/EX robbanásbiztos), a tömítési teljesítményt és az egészet a gép működési állapota; raktározás előtt gyári vizsgálati jegyzőkönyvet ad ki a vizsgálati adatokkal. 5% véletlenszerű mintavétel per tételt az újraellenőrzéshez a tétel konzisztenciájának garantálása érdekében.

8. lépés: Nedvességgátló export csomagolás és szállítás

Kenje be a belső csövet és a fém részeket rozsdagátló zsírral, csomagolja be a mag alkatrészeket vízálló műanyag fóliával; csomag komplett felszerelés, tartalék tömítések, szerelési rajz és kezelési útmutató az export rétegelt lemez tokba, hogy elkerülje tengervíz nedvesség és ütközés okozta károk nagy távolságú tengeri szállítás során tengerentúli szűrőprés-projektekhez.

9. lépés: Értékesítés utáni telepítési útmutató és helyszíni üzembe helyezési szolgáltatás

Távoli videó telepítési útmutatót és paraméter-kalibrációs szolgáltatást nyújt; a teljes készlet szűrő tömeges megrendeléséhez prés + koncentrációmérő projekt, professzionális technikusokat szervez az ügyfél nyomtatási és festőműhelyébe Rozsdamentes acél soros csőszerű iszapkoncentráció-mérő szűrőpréshez való helyszíni telepítéséhez Csővezetékrendszer támogatása, egész soros zárt hurkú kapcsolódási teszt befejezése vegyi nyomtatási és festési membránnal Szűrőprés és vonatkezelők a napi kalibráláshoz és karbantartáshoz. Végezzen 1 év teljes gépgaranciát és élethosszig tartó költség-ár alkatrészellátási szolgáltatás.

Termék-összehasonlítás a versenytársakkal szemben

Megfelelő támasztóberendezések

1. Core Matching Host: vegyi nyomtatás és festés membránszűrő prés

A koncentrációmérő közvetlenül a szűrőprés adagolóvezetékére van felszerelve, és valós idejű zagyot továbbít koncentráció jel a szűrőprés PLC szekrényéhez. A szűrőprés automatikusan beállítja az adagolási sebességet, adagolást időtartama és a membrán préselési nyomása a koncentráció adatok szerint, stabilizálja a végső szűrőpogácsa nedvességét 55% ~ 70% között csökkenti a túlfolyó szivárgást és a szűrőszövet eltömődését, amelyet az inkonzisztens iszapsűrűség okoz.

2. Változtatható frekvenciájú zagyadagoló szivattyú

Koncentrációmérővel 4~20mA jelen keresztül kapcsolódik; ha a bejövő iszap túlkoncentrált, a szivattyú lecsökken működési frekvencia az etetés lassítására; túl vékony iszap esetén a szivattyú felpörgeti az adagolási mennyiséget. Vedd észre zárt hurkú automatikus adagolás és kerülje a szivattyú gyakori kézi beállítását.

3. Automatikus flokkulálószer adagoló rendszer

A koncentrációadatok irányítják az automatikus gyógyszeradagolást: a nagy koncentrációjú iszap növeli a flokkulálószer adagolását Az alacsony koncentrációjú nyers folyadék automatikusan csökkenti a vegyszer adagolt mennyiségét, 18% ~ 28% koaguláns költséget takarít meg, és elkerüli túlzott vegyi hulladék.

4. Szennyvíztartály keverő keverő

Az iszaptároló tartály elé van felszerelve, hogy az iszap teljesen homogenizálva és egyenletes koncentrációban maradjon, mielőtt belép tápvezeték, drasztikusan csökkenti az éles koncentráció-ingadozást, amely befolyásolja a koncentrációmérő mérését precíziós és szűrőprés futásstabilitás.

5. Intelligens PLC központi vezérlőszekrény

Koncentrációs adatok gyűjtése, szűrőprés futási paraméterei, szivattyú üzemi állapota szinkronban; észre az iszapkondicionálás, adagolás és szűrőpréselés teljes folyamatú, pilóta nélküli automatikus vezérlése, támogatja a történeti adatokat tárolás és távoli felhőellenőrzés RS485 kommunikáción keresztül.

6. Kiegészítő mérőműszerek (opcionális)

Online pH-monitor: nyomon követheti a nyomdafesték szennyvíz sav-bázis ingadozását, egyeztetheti a koncentrációadatokat a beállításhoz szűrőlemez korróziógátló konfiguráció és gyógyszerformula;

Csővezeték elektromágneses áramlásmérő: Együttműködés a koncentrációmérővel a valós idejű száraziszap teljes kiszámításához súly a termelési statisztikákhoz.

7. Zagyszállító és szűrőpogácsa-ürítő szállítószalag

A koncentrációval szabályozott stabil adagolás javítja a szűrőpogácsa-képző konzisztenciát; egységes száraz szűrőpogácsa több kényelmes az iszap automatikus szállításához és kifelé történő ártalmatlanításához.

Terméktanúsítás

Minden rozsdamentes acél, soros csőszerű zagykoncentráció-mérő CE tanúsítvánnyal rendelkezik, amely megfelel az EU előírásainak elektromos biztonsági és elektromágneses kompatibilitási szabványok, amelyek szabad forgalomba bocsáthatók az európai piacon.

A termékek megfelelnek az ISO minőségirányítási rendszer tanúsítványának, a teljes gyártási folyamat szabványosított minőség-ellenőrzési előírások.

Complete formal certification documents can be provided for customer customs declaration, project bidding and harmadik fél általi ellenőrzés.
