Kínai vibrációs betonvisszanyerő gyári ár

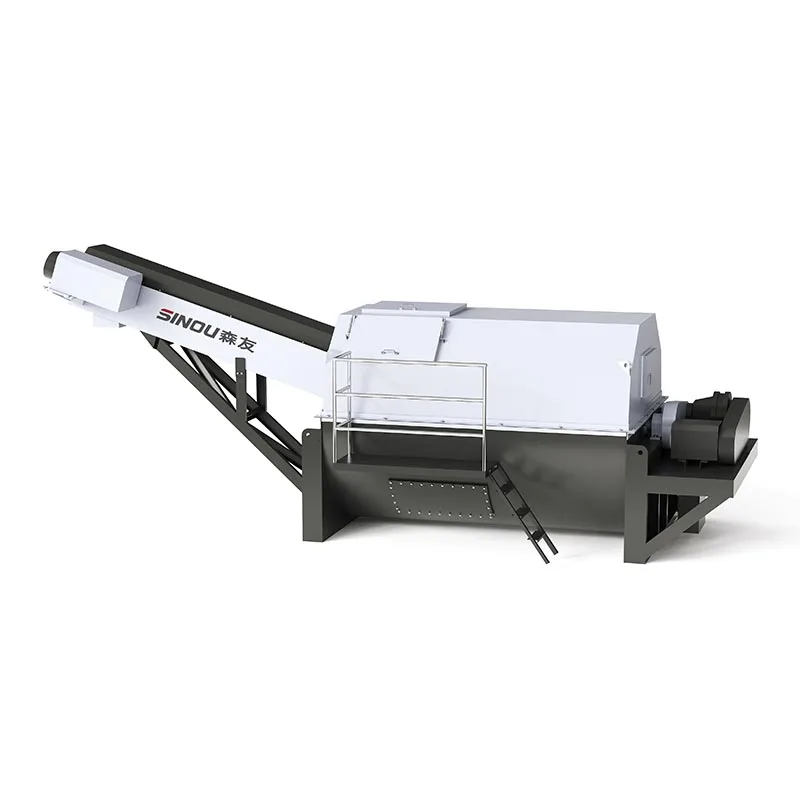

A Vibratory Concrete Reclaimer, más néven vibrációs homok-kavics leválasztó, egy nagy hatékonyságú ipari berendezés, amely a keverőtargoncákból származó maradék beton osztályozására, mosására és újrahasznosítására szolgál.SINOUmegbízható gyártó, és ezt a berendezést világszerte biztosítani tudja.

KülönbözőForgó betonvisszanyerőA rotációs rostálást alkalmazó gép kiforrott lineáris vibrációs szűrési technológiát alkalmaz, amely a nagyméretű betonadagoló üzemek, kereskedelmi keverőállomások és nagy előregyártott gyárak központi újrahasznosító egységeként szolgál.

Teljesen le tudja választani a durva adalékanyagot, a finom homokot és a szennyvizet a hulladékbetontól, zárt erőforrás-keringtető rendszert épít ki, csökkenti a nyersanyag-felhasználást és megfelel a szigorú globális környezetvédelmi kibocsátási szabványoknak.

Nagy áteresztőképességének és kiváló elválasztási pontosságának köszönhetően ez lett az előnyben részesített megoldás az olyan telephelyeken, ahol nagy a napi hulladékbeton mennyiség.

Működési elv és munkafolyamat

1. Anyag takarmányozás:A betonmaradvány és az öblítő szennyvíz a keverőkocsikból a vibrációs betonvisszanyerő integrált adagoló tartályába áramlik. A belső pufferszerkezet megakadályozza az anyag lökdösődését és egyenletes adagolást biztosít.

2. Vibrációs disszociáció és szűrés:A kettős vibrációs motorok szinkron lineáris gerjesztő erőt hoznak létre, hogy a képernyő fedélzetét nagyfrekvenciás oda-vissza mozgás végrehajtása érdekében hajtsák végre. A vibrációs erő alaposan megtöri a betonagglomerátumokat, lehetővé téve az anyagok ugrását és előrehaladását a képernyő felületén. A szemcseméret-különbségre támaszkodva a durva adalékanyag felfogja a felső réteget, míg a finom homok és a szennyvíz behatol a szitahálóba.

3. Szállítás és másodlagos víztelenítés:A leválasztott finom homokot a hozzá illesztett spirálcsiga felemeli és vízteleníti, majd a kijelölt raktárba üríti közvetlen újrafelhasználás céljából.

4. Szennyvíz cirkuláció:Az összes összegyűjtött szennyvizet alátámasztó ülepítő tartályokba vezetik. A csapadék után a tiszta vizet újrahasznosítják a keverőgép tisztításához és a beton adagolásához, így az egész rendszerben nulla folyadékkibocsátás érhető el.

5. Teljes ciklusú működés:Az egész folyamat folyamatosan és automatikusan, manuális beavatkozás nélkül működik, stabil leválasztási hatékonyságot fenntartva hosszú távú nagy terhelési körülmények között.

Szerkezeti tervezés és komponensek részletei

1. Main Frame & Vibration Support System

A fő keret vastagított, gyengén ötvözött acélból készül, teljes áthatolásos hegesztéssel, amely nagy merevséggel és erős deformációgátló képességgel rendelkezik. Alul nagy teljesítményű kompozit csillapító rugóval van felszerelve, amely hatékonyan nyeli el a rezgésátvitelt, csökkenti a futási zajt és elkerüli a rezonanciát a növény alapjával.

A teljes szerkezet feszültségmentesítő kezelésen esik át, hogy alkalmazkodjon a hosszú távú működéshez sáros és nedves építési környezetben.

2. Mag vibrációs árnyékoló egység

A képernyőfedél moduláris felépítésű, és importált poliuretán képernyőpanelekkel van felszerelve. A hagyományos fémszűrőkkel összehasonlítva a poliuretán anyagok kiemelkedő kopásállóságot, blokkolásgátló teljesítményt és hosszú élettartamot biztosítanak.

A szitanyílás tudományosan a beton adalékanyag-besorolási szabványoknak megfelelően van kialakítva, hogy biztosítsa az 5 mm feletti és 5 mm alatti anyagok pontos elválasztását. A nyitott típusú szitaszerkezet megkönnyíti a napi ellenőrzést és a maradékok tisztítását.

3. Vibrációs meghajtó egység

A szabványos kettős vibrációs motorokat gerjesztőforrásként alkalmazzák, amelyek stabil teljesítményt, alacsony energiafogyasztást és egyszerű karbantartást biztosítanak. A vibráció frekvenciája és amplitúdója az anyag viszkozitásának és a részecske jellemzőinek megfelelően finomhangolható, hogy alkalmazkodjon a különféle munkakörülményekhez, például száraz betonhoz, nedves habarcshoz és vegyes adalékanyaghoz. A motor minden alkatrésze tömített és vízálló az élettartam meghosszabbítása érdekében.

4. Etetés, ürítés és víz rendszer

A nagy kapacitású adagológarat kopásálló acéllemezekkel van bélelve, hogy ellenálljon az ömlesztett anyagok által okozott ütéseknek és kopásnak. A többcsoportos permetezőfúvókák a szitafedél felett helyezkednek el, hogy online öblítsék le az aggregátumokat, és tovább javítsák az elválasztás tisztaságát.

A többcsatornás elterelő kialakítást a vízáramlási csatornához alkalmazták, hogy megakadályozzák az iszap lerakódását és garantálják az akadálytalan vízelvezetést.

5. Intelligens elektromos vezérlőrendszer

A PLC integrált vezérlőszekrénnyel felszerelt rendszer támogatja az egygombos váltást az automatikus és a kézi üzemmódok között. Beépített túlterhelés-, leállás- és szivárgásvédelmi funkcióval rendelkezik.

Amint anyagelzáródás vagy berendezés meghibásodik, a rendszer riasztást indít, és automatikusan leállítja a működést, hogy megvédje az alapvető alkatrészeket. A kezelőpanel tömör és intuitív, alacsony tanulási költséggel a kezelők számára.

6. Kopásálló kiegészítő alkatrészek

A kulcsfontosságú alkatrészeket, mint például a spirálcsiga lapátokat, az elvezető csúszdákat és a csatlakozókonzolokat felülethegesztéssel kezelik a kopásállóság érdekében. Teljes eredeti pótalkatrészeket kínálunk, beleértve a képernyőpaneleket, vibrációs motorokat, csillapító rugókat és tömítőelemeket, elegendő raktárkészlettel a gyors globális szállítás megvalósításához és a berendezések állásidejének lerövidítéséhez.

Alapvető erősségek és teljesítményelőnyök

1. Nagy áteresztőképesség és nagy elválasztási pontosság:

A lineáris vibrációs szűréssel nagyobb óránkénti feldolgozási kapacitás érhető el. A vibráció alaposan megbontja a betonagglomerátumokat, így az újrahasznosított adalékanyag alacsony iszaptartalommal és tiszta gradációval rendelkezik, teljes mértékben megfelel a betongyártási követelményeknek.

2. Kiváló blokkolásgátló teljesítmény:

Az anyagok ugráló mozgása a képernyő felületén hatékonyan elkerüli az anyag tapadását és a háló eltömődését, csökkenti a leállítási tisztítás gyakoriságát és javítja a folyamatos működési sebességet.

3. Alacsony működési zaj és stabil futás:

Az optimalizált rezgéscsillapító szerkezet nagymértékben csökkenti a zajszennyezést, megfelel a helyszíni környezetértékelési szabványoknak. A dinamikus egyensúly kialakítása biztosítja a zökkenőmentes működést erős rázkódás nélkül.

4. Széles alkalmazkodóképesség:

Különféle hulladékanyagokat képes kezelni, beleértve a friss betonmaradványt, a félig megkeményedett betont és a cementhabarcsot. A vibrációs paraméterek a különböző viszkozitású és szilárdanyag-tartalmú anyagokhoz igazíthatók.

5. Könnyű karbantartás:

A nyitott szerkezeti elrendezés lehetővé teszi a kezelők számára a képernyőpanelek gyors cseréjét és a belső alkatrészek ellenőrzését. A sérülékeny alkatrészek hosszú élettartamúak, csökkentve a hosszú távú karbantartási költségeket.

6. Energiatakarékosság és környezetvédelem:

Az ésszerű teljesítmény-illesztés csökkenti az átfogó energiafogyasztást. A teljes vízkeringtető rendszer megvalósítja az erőforrások újrahasznosítását és csökkenti a hulladékkezelés költségeit.

Alkalmazásmezők és támogató konfigurációk

1. Fő alkalmazási forgatókönyvek

Ezt a vibrációs betonvisszanyerőt főként nagy, kereskedelmi forgalomban lévő betonadagoló üzemekhez szabták, amelyekben nagy a napi maradék beton mennyisége. Széles körben alkalmazzák nagy előregyártott alkatrészgyárakban, városi nagyszabású építési projektekben, út- és hídépítési telephelyeken és betonhulladék központosított kezelőállomásokon is.

Alkalmas olyan munkakörülményekre, amelyek nagy leválasztási hatékonyságot és nagy feldolgozási mennyiséget igényelnek egész évben.

2. Alkalmazható munkakörülmények

Stabilan működik folyamatos nagy terhelés mellett, és alkalmazkodik az olyan összetett munkakörnyezetekhez, mint a magas páratartalom, por és sár. Egyenetlen szemcseméretű és magas cementtartalmú vegyes anyagok feldolgozására képes.

Ez az előnyben részesített berendezés olyan projekteknél, ahol szigorú követelmények vonatkoznak az össztisztaságra és az újrahasznosítási arányra. Kis és közepes méretű, korlátozott költségvetésű és helyigényű állomások esetén javasoljuk a Rotary Concrete Reclaimer kiválasztását.

3. Szabványos támogató berendezések és rendszerillesztés

(1) Polgári létesítmények:Többlépcsős ülepítő tartályokkal, szennyvíztároló tavakkal és aggregált készletekkel egy komplett anyag- és vízkeringtető rendszert alkotva.

(2) Szállítóberendezés:Összeköthető szalagos szállítószalagokkal és csúszdákkal az újrahasznosított aggregátumok automatikus szállítása érdekében.

(3) Csővezeték-rendszer:Kompatibilis a szabványos HDPE vízellátó és vízelvezető csövekkel a nagy távolságú vízszállításhoz és szennyvízelvezetéshez.

(4) Elektromos tartozékok:A támogató elosztódobozok és a reteszelő vezérlőmodulok úgy konfigurálhatók, hogy szinkron kapcsolatot valósítsanak meg az upstream és a downstream berendezésekkel.

(5) Választható tartozékok:A helyszíni munkakörnyezet további optimalizálása érdekében porszűrő burkolatok és zajcsökkentő alkatrészek is hozzáadhatók.

4. Rendszerkombinációs megoldások

(1) Független működés:Egyedül használható ülepítő tartályokkal és csővezetékekkel egyetlen nagy keverőállomáshoz, egyszerű elrendezéssel és kényelmes kezeléssel.

(2) Kombinált konfiguráció:Több forgóbeton-visszanyerő készlettel együtt telepítve több keverőállomással rendelkező ipari parkok számára a feldolgozási kapacitás és a teljes beruházási költség egyensúlya érdekében.

Terméksorozat és besorolás

A vibrációs betonvisszanyerőt a feldolgozási kapacitás és a szerkezeti elrendezés szerint osztályozzák, lefedik a különféle nagy áramlási igényeket:

1. Szabványos típus:Közepes-nagy áteresztőképességű, vízszintes integrált elrendezés, alkalmas a legtöbb szabványos nagy keverőállomáshoz, mérsékelt alapterülettel és stabil átfogó teljesítménnyel.

2. Továbbfejlesztett nagy kapacitású típus:Kibővített szitalap és optimalizált vibrációs rendszer szupernagy keverőüzemekhez és központi betonhulladék-kezelő bázisokhoz, rendkívül nagy napi feldolgozási mennyiséggel.

3. Kompakt típus:Optimalizált általános szerkezet a garantált áteresztőképesség alapján, nagy állomásokhoz, viszonylag szűk beépítési hellyel.

Gyakran ismételt kérdések és szakmai válaszok

K: Mi a lényeges különbség a vibrációs beton-visszanyerő és a forgóbeton-visszanyerő között?

V: A vibrációs modell lineáris vibrációs szűrést alkalmaz, nagyobb áteresztőképességgel és tisztább elválasztási hatással, ideális nagy keverőüzemekhez. A forgómodell forgódobos rostálást használ, alacsonyabb beszerzési költséggel és rugalmas elrendezéssel, amely jobban megfelel közepes terhelésű munkavégzési forgatókönyvekhez. A felhasználók a napi hulladékmennyiség és a helyszíni feltételek szerint választhatnak.

K: A rezgő képernyő blokkolódik hosszú távú működés közben?

V: Az anyagok nagyfrekvenciás ugráló mozgása a képernyő felületén hatékonyan megakadályozhatja a tapadást és az eltömődést. Permetező öblítő eszközökkel felszerelve tovább garantálja a zökkenőmentes anyagáthaladást. A rendszeres rutintisztítással a berendezés hatékonyan működhet.

K: Az újrahasznosított aggregátum és a szennyvíz közvetlenül újrafelhasználható?

V: A leválasztott durva adalékanyag és finom homok alacsony iszaptartalommal és egyenletes gradációval rendelkezik, amely közvetlenül felhasználható betonadagoláshoz. A szennyvíz az ülepítő tartályba áramlik, és a csapadék után újrahasznosítható, így teljes erőforrás-kihasználás érhető el.

K: Beállítható a rezgés amplitúdója és frekvenciája?

V: Igen. A felhasználók az anyagjellemzőknek megfelelően beállíthatják a vibrációs motor működési paramétereit, hogy alkalmazkodjanak a különböző viszkozitású és keménységű betonhoz, így biztosítva az optimális elválasztási hatást.

K: A berendezés támogatja a testreszabott tervezést?

V: Személyre szabott testreszabást biztosítunk, beleértve a képernyő méretét, a teljes méretet, a teljesítménykonfigurációt és a kiegészítő funkciókat, hogy megfeleljünk a különböző helyszínek speciális elrendezési és munkaigényeinek.

Üzemeltetési irányelvek

Üzembe helyezés előtt ellenőrizze a csavarok rögzítését, a csillapító rugók feszességét és a képernyőpanel felületi állapotát. Először indítsa el a berendezést terhelés nélkül, és a normál vibráció megerősítése után adjon hozzá anyagokat.

Működés közben kerülje a túladagolást, hogy megakadályozza az anyag felhalmozódását. Leállításkor először állítsa le az adagolást, és kapcsolja ki az áramellátást, miután minden anyag lemerült.

Szokásos karbantartási irányelvek vibrációs betonvisszanyerőhöz

1. Kenés és sebességváltó ellenőrzése

Rendszeres időközönként adjon hozzá minősített kenőolajat minden csapágyüléshez és sebességváltó mechanizmushoz. Tankolás közben ellenőrizze a sebességváltó alkatrészek működési állapotát, hogy biztosítsa a rugalmas, rezgésmentes és zavartalan működést. Szükség esetén rendszeresen cserélje ki az öregedő kenőanyagot.

2. A rögzítőelemek ellenőrzése és meghúzása

Rendszeresen ellenőrizze a keret, a szitalap, a motor és a tartóelemek összes csatlakozó csavarját, csavarját és rögzítőjét. Azonnal húzzon meg minden laza alkatrészt, hogy elkerülje a berendezés vibrációját vagy szerkezeti deformációját működés közben.

3. Maradékanyag tisztítása

Minden műszak után alaposan tisztítsa meg a betonlerakódásokat, a habarcsot és a szitafelületre tapadt agglomerált anyagokat, az adagológaratot, a spirálcsigást és a kiürítő csúszdákat. Az időben történő tisztítás hatékonyan megakadályozza az eltömődést és garantálja a stabil szűrési hatékonyságot.

4. Helyszíni vízelvezetés kezelése

A periférikus vízelvezető árkokban és vízcsatornákban felgyülemlett iszapot, kavicsot és hordalékot naponta tisztítsa meg. Tartsa akadálytalanul a vízelvezető rendszert, hogy elkerülje a víz felhalmozódását és a sár visszafolyását, ami befolyásolja a vibrációs betonvisszanyerő normál működését.

Márkaerő és globális piaci teljesítmény

1. Műszaki és gyártási erősség

A környezetvédelmi gépek kutatás-fejlesztésében és gyártásában szerzett több éves tapasztalatra támaszkodva csapatunk folyamatosan optimalizálja a vibrációs betonvisszanyerő rezgésszerkezetét és szitatechnológiáját.

Minden termék a nemzetközi szabványoknak megfelelően készül, és kiszállítás előtt szigorú üresjárati, terhelési és öregedési teszteken megy keresztül. A moduláris felépítés és a kiváló minőségű alapanyagok hatékonyan csökkentik a teljes meghibásodási arányt.

2. Átfogó versenyelőnyök

A hasonló termékekhez képest ennek a berendezésnek nagyobb a feldolgozási hatékonysága, hosszabb a kopó alkatrészek élettartama és alacsonyabb az átfogó üzemeltetési költsége.

Az állítható rezgési paraméterek és a változatos testreszabott szolgáltatások megfelelnek a különböző iparágak és munkakörülmények személyre szabott igényeinek. A Rotary Concrete Reclaimerrel kombinálva teljes termékcsaládot alkotunk, amely minden típusú betonkeverő állomást lefed.

3. Globális piaci teljesítmény

Vibrációs betonvisszanyerőnket Európába, a Közel-Keletre, Délkelet-Ázsiába és más régiókba exportálták. Számos nagy betonvállalkozással és mérnöki vállalkozóval épített ki hosszú távú stabil együttműködési kapcsolatot.

Megbízható teljesítményével, magas leválasztási hatékonyságával és átgondolt vevőszolgálatával a termék széles körű elismerést és jó hírverést nyert a globális beton-újrahasznosító iparban. Folytatjuk a terméktechnológia korszerűsítését és a tengerentúli értékesítési csatornák bővítését, hogy még több nagy hatékonyságú és energiatakarékos újrahasznosító berendezést biztosítsunk a globális felhasználók számára.
