Nagy pontosságú ipari csővezeték iszapkoncentráció-mérő szennyvíziszap-kezelési projekthez

A SINOU az online környezetfelügyeleti eszközök speciális gyártója, amely testreszabott, nagy pontosságú termékeket szállít Ipari csővezeték iszapkoncentráció-mérő szennyvíziszap-kezelési projekthez globális települési szennyvíz számára üzemek, galvanizáló szennyvíztelepek és ipari hulladék folyékony ártalmatlanító vállalkozások.

Kidolgozott célzás vegyesen szerves szennyeződéseket tartalmazó iszap, finom iszap és a szennyvízkezelési folyamatból származó maradék flokkulálószer, mind nedvesítve az alkatrészek szabványos SUS304 rozsdamentes acélt alkalmaznak, opcionális 316L/Titán testreszabással a korrozív szennyvízhez; Valós idejű 4-20 mA és RS485 kettős jel csatlakoztatja a szennyvíz központi PLC szekrényt az iszapszivattyú frekvenciájának és flokkulálószer automatikusan hozzáadja a térfogatot.

Testreszabható csőátmérő, mérési tartomány és robbanásbiztos építési szint intelligens zárt hurkú iszapkezelő rendszer a teljes szennyvízelvezetéshez.

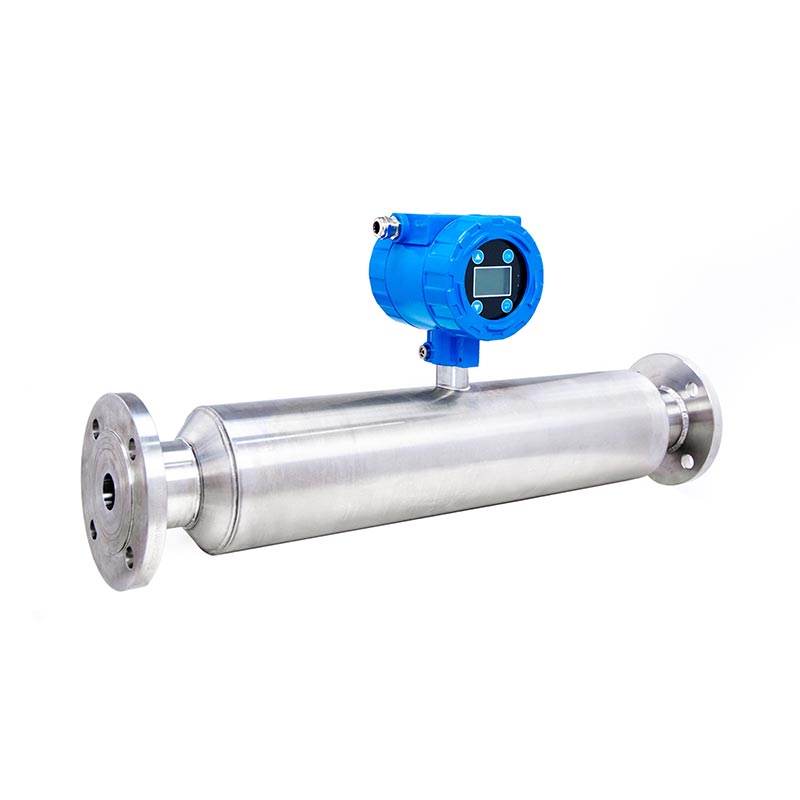

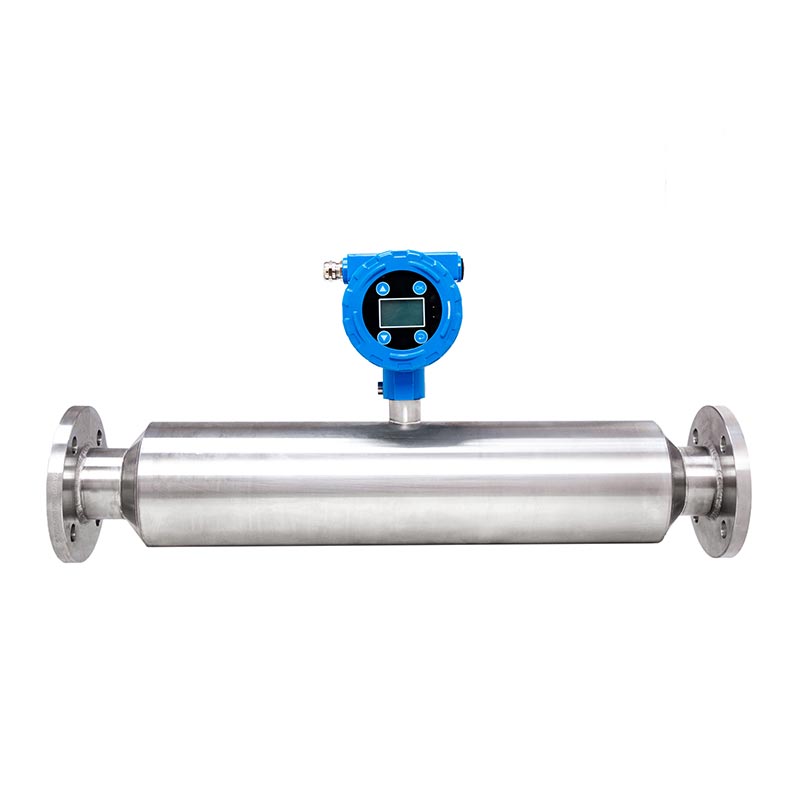

Mi az a nagy pontosságú ipari csővezeték-iszap koncentrációmérő?

Nagy pontosságú ipari csővezetéki iszapkoncentráció-mérő szennyvíziszap-kezelési projekthez A SINOU által önállóan kifejlesztett professzionális inline online monitorozó műszer, kifejezetten erre szabva teljes folyamatú iszapkoncentráció kommunális szennyvíztelepek, ipari vegyi szennyvíz folyamatos kimutatása állomások és különféle környezetvédelmi iszapártalmatlanítási mérnöki projektek.

Eltér az univerzális beillesztési típustól koncentráció-érzékelők a piacon, úgy tervezték, hogy a teljes karimás csővezeték integrált szerkezet legyen közvetlenül iszapszállító csővezetékekre szerelve, az optimalizált, nem nukleáris ultrahangos detektálási elvet alkalmazva radioaktív veszély nélkül, az eleveniszap megszakítás nélküli, valós idejű online szilárdanyag-vizsgálatának megvalósításával, sűrített iszap, felesleges iszap és kevert szerves iszap, amely finom iszapot, úszószálat és maradékot tartalmaz pelyhesítőszer a szennyvízvezetékek belsejében.

1. Alapvető tervezési orientáció és tervezési cél

Ez a nagy pontosságú ipari csővezeték iszapkoncentráció-mérő szennyvíziszap-kezelési projekthez személyre szabottan megcélozva a szennyvíziszap ipari fájdalompontjait: biokémiai levegőztetéssel keletkező habok, szerves iszap adhézió, iszap üledék okozta instabil koncentráció-ingadozás és gyakori csővezeték-elzáródás.

A hagyományos kézi mintavételi és laboratóriumi vizsgálati mód helyettesítésére fejlesztették ki, a kimeneti szabvány 4-20 mA és RS485 digitális jelek a szennyvíztelep központi PLC vezérlőszekrényéhez való dokkoláshoz, automatikusan összekapcsolva változtatható frekvenciájú iszap adagoló szivattyú és automatikus flokkulálószer adagoló rendszer zárt hurkú intelligens iszap felépítéséhez kezelés ellenőrzése, az iszap víztelenítési minőségének stabilizálása, a vegyszerfogyasztás és a napi kézi karbantartási költségek csökkentése szennyvízkezelési projektekhez.

2. A működési mechanizmus bemutatása

The core measuring technology is upgraded ultrasonic sound attenuation detection. Amikor szennyvíziszap continuously flows through the full-bore measuring cavity of the instrument, built-in internal ultrasonic probe transmits fixed-frequency ultrasonic wave into flowing medium; suspended organic particles, silt and micro bubbles inside sludge absorb and scatter ultrasonic energy, the built-in high-precision chip calculates real-time sludge solid concentration value by analyzing the attenuation degree of sound velocity, with independent temperature & pressure compensation program pre-calibrated during production to eliminate measuring error brought by medium hőmérséklet és csővezeték nyomásingadozása.

Automatikusan optimalizált öntanuló interferencia-ellenes algoritmus kiszűri a levegőztető mikrobuborékok és a szennyvíziszapra jellemző apró szerves szálak okozta zavarokat, így biztosítva a hosszú távú stabil mérési pontosság bonyolult szennyvíz munkakörülmények között.

3. Szerkezeti és anyagösszetétel

● Fő mérőcső test: Teljesen egyenes, varrat nélküli csővezeték szerkezet belső holtsarkok nélkül, standard vastagított SUS304 rozsdamentes acél, mint alapértelmezett nedvesített anyag, opcionális SUS316L vagy titánötvözet testreszabás magas sav-, lúgtartalmú, olajosan korrozív ipari szennyvíziszap; belső fal finom polírozáshoz ill ultratükör polírozás a szerves iszap megtapadásának és az üledék lerakódásának csökkentésére az áramlási csatornán belül.

● Felső integrált távadó-szerelvény: IP65 por- és vízálló digitális kijelző-adó burkolat, öntött szabványos alumínium ház, opcionális teljesen rozsdamentes acél korróziógátló héj és robbanásbiztos Ex d testreszabott héj vegyi műhelyhez illékony káros gázokkal; helyi LED-es valós idejű koncentrációs kijelzővel felszerelt képernyő és opcionális felhő adatátviteli modul távoli történeti adatok tárolására és exportálására.

● Beépített precíziós érzékelőmag: teljesen bemerített ultrahangos érzékelő alkatrész előre összeszerelve a csőüregbe, minden Az elektronikus alkatrészek összeszerelés előtt átmennek a magas hőmérsékleten végzett öregedési teszten a környezeti alkalmazkodóképesség javítása érdekében.

4. Fő alkalmazási forgatókönyvek

Széles körben telepítik visszatérő eleveniszap csővezetékre, sűrítő kivezető csővezetékre, víztelenítő tápvezetékre települési háztartási szennyvíztelepek, valamint a galvanizálás, élelmiszer-főzés maradékiszap-szállító csővezetékei, finom vegyszeres szennyvíztisztító állomások és folyami kotrási iszap központosított ártalmatlanítási projektek, kiszolgálás teljes láncú iszapkoncentráció monitorozás az iszap sűrítésétől a szállításon át a végső víztelenítésig.

5. Alapvető funkcionális érték a végfelhasználók számára

Törölje a napi ismételt kézi mintavételt és a laboratóriumi sűrűségvizsgálatot, jelentősen megtakaríthatja a helyszíni tesztelés munkaerőköltségét;

Valósítsa meg az automatikus szivattyúsebesség-beállítást a valós idejű koncentrációnak megfelelően, csökkentse a csővezeték-elzáródási arányt 70% felett és csökkenti a gyakori leállási tisztítási veszteséget;

Az intelligens flokkulálószer automatikus adagolásvezérlés 16-26%-kal csökkenti a koaguláns felhasználást, csökkenti a termelést szennyvízgyárak működési költsége;

A stabil iszap adagolás javítja a feldolgozás utáni szalagos szűrőprés víztelenítési konzisztenciáját, csökkenti a nedvességtartalmat kibocsátott iszapot, és csökkenti a későbbi iszapszállítási és hulladéklerakási költségeket.

6. Képesítési szabvány

Minden kész koncentrációmérő teljesíti a CE elektromos biztonsági és EMC tanúsítványt és az ISO minőségirányítási rendszer tanúsítását, teljes mértékben tengerentúli projekt ajánlattételhez, export vámkezeléshez és harmadik fél formális tanúsítványaihoz rendelkezésre álló tanúsítványok ellenőrzés.

Hogyan válasszunk

1. Erősítse meg a Sludge Medium tulajdonságot és válassza ki a nedvesített anyagot

● Kommunális háztartási szennyvíziszap (semleges, alacsony korróziójú, kis mennyiségű szerves zsír, pH 6-9)

Válasszon szabványos sűrített SUS304 rozsdamentes acél nedvesített változatot, amely költséghatékony, illik a szokásos eleveniszaposhoz, a települési szennyvíztelep visszatérő iszapja és sűrített iszapja.

● Galvanizálási/kémiai ipari hulladék iszap (savas/lúgos korrózió, magas kloridtartalom, olajos maradék, pH 1-5 ill. 10-14)

Egyedi SUS316L rozsdamentes acél vagy titánötvözet nedvesített test az erős korrózióvédelem érdekében, elkerülje a hosszú távú vegyszereket erózió és lyukkorrózió.

● Nagy viszkozitású olajos iszap élelmiszer- és gyógyszeripari szennyvízből

Frissítse a belső falat ultratükrös polírozásra a szerves tapadás csökkentése és a karbantartási ciklus lerövidítése érdekében.

2. Erősítse meg a munkakoncentráció-tartományt és a pontossági fokozatot

● Alacsony koncentrációjú biokémiai refluxiszap (0-5 tömeg%): Válassza ki a mérési tartományt 0-10 tömeg%, pontosság ±0,4 tömeg% standard modell; A normál munkakoncentráció a teljes skála 30-70%-án marad az optimális pontosság érdekében.

● Közepesen sűrített iszap a sűrítőtartályból (5–30 tömeg%): standard tartomány 0–50 tömeg% (a fő modell), pontosság ± 0,3 ~ 0,4 tömeg%, legszélesebb körben használt szennyvíz víztelenítő tápvezetékhez.

● Nagy koncentrációjú koncentrált iszap iszapsűrítő után (30-55 tömeg%): testreszabott tartomány 0-55 tömeg% nagy pontosságú verzió optimalizált belső blokkolásgátló algoritmussal.

3. Hasonlítsa össze a csővezeték paramétereit: kaliber, üzemi nyomás és közepes hőmérséklet

(1) Karima kaliber kiválasztása

● Hagyományos szennyvízcsővezeték: DN65/DN80/DN100 szabványos karima (PN10), közvetlenül illeszkedik a főiszaphoz szállítócső;

● Nagy kaliberű központi iszapszállító csővezeték: Egyedi DN125~DN200 nem szabványos karimaméret a szabvány szerint az ügyfél eredeti csővezeték mérete.

(2) Üzemi nyomás illesztése

● Szokásos gravitációs áramlás és alacsony nyomású szivattyú adagolás (≤1,0 MPa): Standard 1,0 MPa névleges nyomású modell;

● Nagynyomású, nagy távolságú iszapszállítás (1,0–1,6 MPa): Egyedi nagynyomású, ellenálló szerkezet 1,6 MPa.

(3) Közepes hőmérséklet kiválasztása

● Normál szennyvíziszap (0~75 ℃): Standard konfiguráció;

● Vegyiparból származó magas hőmérsékletű forró hulladékiszap (75-90 ℃): Egyedi magas hőmérsékletű kompenzált változat továbbfejlesztett belső hőmérséklet kompenzációs chip.

4. Határozza meg a jelkimeneti módot a helyszíni PLC vezérlőrendszer alapján

● Alapvető automatikus vezérlés (csak a szivattyú fordulatszámának beállítása analóg jellel): Standard 4~20mA egyetlen kimenet, kompatibilis a szennyvíztelep összes hagyományos frekvenciaváltó szivattyú vezérlőszekrénye.

● Intelligens központi vezérlés + távoli felhő adatfelügyelet: 4~20mA + opcionális RS485 Modbus RTU kettős jel kimenet, csatlakoztassa a központi PLC/SCADA rendszert a távoli adatfeltöltés, előzményjelentés export és teljes vonal megvalósításához pilóta nélküli irányítás.

5. Válassza ki a védelmi és robbanásbiztos minőséget a telepítési környezetnek megfelelően

● Beltéri közös szennyvízműhely (normál páratartalom, nem éghető gáz): szabványos IP65 öntött alumínium távadó por- és vízálló ház a napi nedves műhelykörnyezethez.

● Szabadtéri csővezeték telepítése: Tartsa meg az IP65-ös modellt és az extra testreszabott kültéri esőálló védőburkolatot adóhoz.

● Vegyi hulladékkezelő műhely illékony éghető gázzal: egyedi Ex d robbanásbiztos minősítésű távadó héj (robbanásbiztos típus), teljesíti a nemzetközi robbanásbiztos szabvány tanúsítványt.

6. Gyors kiválasztási ellenőrzőlista az ügyfelek számára

Miért válassza a Sinou-t?

1. Testreszabott K+F kizárólag a szennyvíziszap munkakörülményeire

A piacon lévő univerzális, több iparágban használatos koncentrációmérőktől eltérően a nagy pontosságú ipari csővezetéki iszapkoncentráció-mérőnk szennyvíziszap-kezelési projekthez kifejezetten az önkormányzati aktiválásra optimalizált. iszap, levegőztetett habos iszap és ipari olajos maradékiszap.

Továbbfejlesztett exkluzív anti-buborék intelligens Az algoritmus hatékonyan ellensúlyozza a biokémiai medence levegőztetéséből származó mikrolevegőbuborékok által okozott mérési eltolódást. ipari fájdalompont; a teljes, egyenes áramlási csatorna belső holt sarkok nélkül megakadályozza a szerves iszapot tapadás és iszap felhalmozódás, nagymértékben csökkenti a csővezetékek elzáródásának valószínűségét a szennyvíztisztító vezetékeknél. Előre programozott beépített kapcsolódási paraméterek iszap adagoló szivattyúhoz és automatikus flokkulálószer adagoló rendszerhez, plug-and-play terepi telepítés után, extra másodlagos programozási munka nélkül.

2. Többfokozatú korróziógátló anyag illesztése változatos szennyvízközegekhez

Három választható nedvesített komponenst kínálunk: szabványos sűrített SUS304 a semleges háztartási szennyvíziszaphoz, SUS316L gyenge savas/lúgos ipari szennyvízhez és titánötvözethez erős korrozív, magas klorid tartalmú galvanizáláshoz hulladékiszap.

A belső fal támogatja a finom polírozást vagy az ultratükrös polírozás testreszabását a nagy viszkozitású olajokhoz iszap, nyilvánvalóan meghosszabbítja az élettartamot összetett korrozív szennyvíz környezetben, és csökkenti a tartalék alkatrészt csereköltség hosszú távú üzemben.

3. Szigorú szabványosított gyári szimulációs teszt a szállítás előtt

Minden kész koncentrációmérő 36 órás folyamatos működési teszten megy keresztül saját készítésű valódi szervesanyag-tartalmú szennyvíziszap egyszerű tisztavíz-kalibrálás helyett.

QC csapatunk ellenőrzi a mérési pontosságot és az interferencia-mentességet teljesítmény és PLC-kapcsolat stabilitás szimulált helyszíni iszapingadozási környezetben, hatékonyan alacsonyabb hibaarány a helyszíni telepítés után, és csökkenti az ügyfelek értékesítés utáni karbantartási munkaterhét.

4. Teljes globális tanúsítás a zökkenőmentes export és projekt ajánlattétel érdekében

Minden termék hivatalos CE-tanúsítvánnyal rendelkezik, amely megfelel az EU elektromos biztonsági és EMC szabványainak ISO minőségirányítási rendszer tanúsítása.

Eredeti tanúsító papírok teljes készlete, gyári vizsgálati jegyzőkönyvek szabadon biztosítható tengerentúli projektpályáztatáshoz, vámkezeléshez és harmadik fél általi hatósági ellenőrzéshez, segít az ügyfeleknek elkerülni az áruvisszatartás kockázatát a nemzetközi import és export kereskedelem során.

5. Rugalmas, teljes körű, személyre szabott szolgáltatás személyre szabott projektigényekhez

Technikai csapatunk ingyenes értékesítés előtti paraméter-illesztési megoldást kínál az ügyfelek tényleges helyszíni adatai alapján beleértve az iszap pH-értékét, a szilárdanyag-tartalom tartományát, a csővezeték kaliberét, a középhőmérsékletet és az üzemi nyomást.

Támogatás testreszabott mérési tartomány, karima specifikáció (DN50~DN200), jelkimeneti mód (4-20mA / RS485 Modbus) és Ex d robbanásbiztos távadó vegyi szennyvízműhelyek számára gyúlékony illékony gázzal, tökéletesen illeszkedve új építésű vagy régi rekonstrukciós szennyvízkezelési projektek.

6. Költséghatékony értékesítés utáni garancia és professzionális műszaki támogatás

1 év teljes körű gépgaranciát vállalunk a gyártásból eredő minőségi hibákra, a sérült alkatrész ingyenes cseréjére alkatrészek a garanciális időn belül. Élethosszig tartó ingyenes online műszaki tanácsadás egész évben elérhető; távoli videó A telepítési útmutató és a paraméterek hibakeresése minden megrendeléshez biztosított, míg a helyszíni üzembe helyezési szolgáltatás megteheti nagyszabású kommunális szennyvíztelep ömlesztett beszerzésére kell intézkedni. A garancia lejárta után a vásárlók vásárolhatnak pótalkatrészek gyári közvetlen költségáron a műszer hosszú távú működési költségeinek szabályozására.

Terméktesztek és tesztadatok

1. Nyersanyag beérkező vizsgálat

Rozsdamentes acél anyagösszetétel teszt: SUS304/SUS316L fémelem-tartalom megfelel a nemzeti szabványnak, a korrózióállóság 72 órás sav-bázis áztatási teszten ment át nyilvánvaló lyukképződés nélkül.

Elektronikus alkatrészek öregedési tesztje: Az adó és az érzékelő chip folyamatosan működik 96 órán keresztül -20 ℃ ~ 70 ℃ környezetben, adatingadozás ≤±0,1 tömeg%.

2. Hidraulikus nyomás szivárgásteszt

A szabványos modell 1,5-szeres névleges üzemi nyomásnak (1,5 MPa) 30 percig ellenáll, nincs deformáció, nincs szivárgás a külső falon; nagynyomású testreszabott változat, 2,4 MPa-on tesztelve, teljesen tömített, szivárgás nélkül.

3. Precíziós kalibrációs teszt

Teszt osztályozott standard szennyvíziszap mintákkal:

● Teljes pontosság: ±0,3-0,4 tömeg%; ismételhetőségi hiba ≤±0,2 tömeg%.

● Alacsony koncentráció (1% ~ 10%): hiba＜0,3 tömeg%

● Közepes koncentráció (10% ~ 40%): hiba＜0,35 tömeg%

● Magas koncentráció (40-55%): hiba＜0,4 tömeg%

4. Zavar elleni teljesítményteszt

Mikrobuborékos interferencia teszt: 5% ~ 12% térfogatú légbuborékokat vigyen az iszapba, a mért érték eltolódása ≤0,35 tömeg%.

Apró rostok szennyeződésének vizsgálata: Adjon hozzá 0,5% szerves szálat, az adatok ingadozása a megengedett pontossági tartományon belül.

5. Folyamatos terhelésszimulációs teszt

36 órás megszakítás nélküli működés szimulált települési szennyvíziszappal, kumulált teljes eltérés ≤±0,45 tömeg%. stabil jelkimenet 4-20mA/RS485.

6. Környezetvédelmi fokozatú teszt

Védelmi teszt IP65: Porálló, fröccsenő víz teszt belső vízbehatolás vagy áramköri zárlat nélkül.

Robbanásbiztos modell: megfelel az Ex d robbanási tanúsítvány vizsgálatának a vonatkozó szabvány szerint.

7. Jelkimeneti teszt

4~20mA áramkimeneti hiba ≤±0,5%FS; RS485 Modbus kommunikációs adatok fogadása hiba=0, nincs csomagvesztés alatt távolsági vezetékes átvitel.

8. Késztermék véletlenszerű helyszíni ellenőrzése

5% véletlenszerű mintavétel gyártási tételenként, ellenőrizze újra az összes fenti tételt; minősíthetetlen termékeket közvetlenül selejteznek és reprodukálják.
