Blokkolásgátló karimás habarcskoncentráció-mérő környezetbarát iszapszállító rendszerhez

A SINOU egy professzionális környezetvédelmi műszergyártó, testreszabott blokkolásgátló karimás habarcsot szállít Környezetvédelmi hígtrágya-szállító rendszer koncentrációmérője települési környezetvédelemhez, szilárd építkezéshez hulladék- és szennyvízkezelő ügyfelek.

Közepesen alacsony koncentrációjú habarcshoz és homokszemcsés kompozit iszaphoz tervezve, egyedülálló kiszélesített blokkolásgátló ürege elkerüli a homoklerakódás blokkolását; a nedves részek vastagított 304-es rozsdamentes acélt használnak, testreszabott bélelt PU opció a csiszolószemcse-tartalmú iszaphoz.

Helyszíni digitális kijelzővel és kettős jellel kimenet, összekapcsolja a hígtrágya adagoló vezérlőszekrényt a szivattyú áramlásának és az adalék adagolásának automatikus beállításához az egész optimalizálása érdekében üzemeltetési költséget szállító csővezeték.

Termék részletek

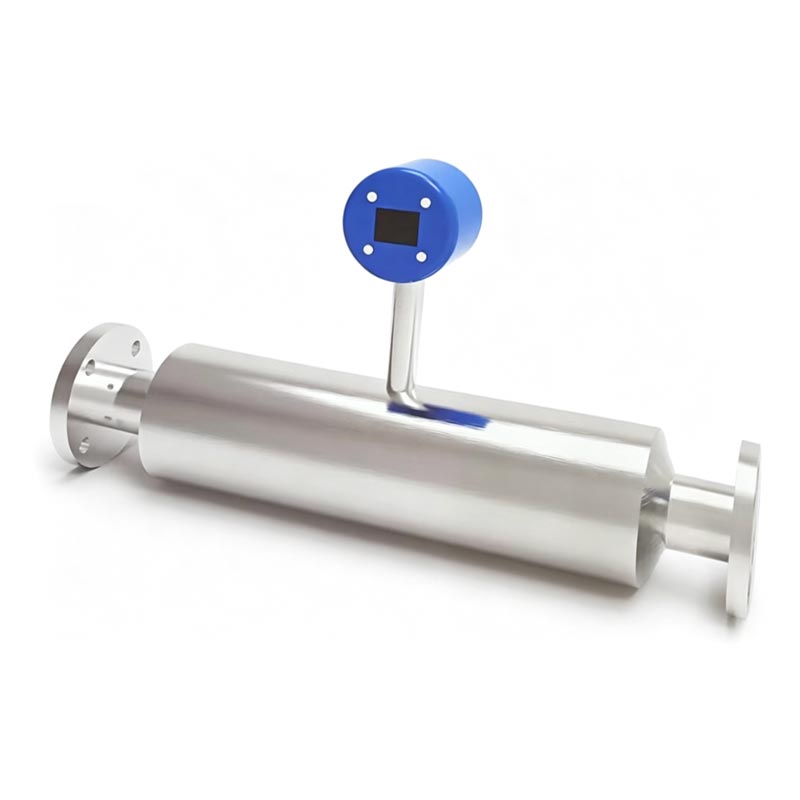

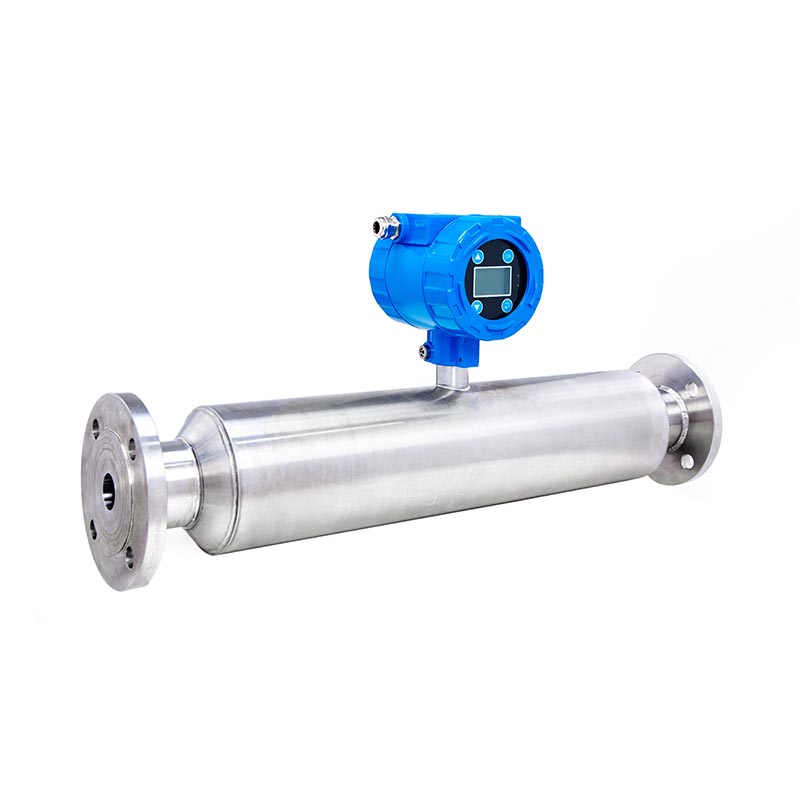

1. Mérőcsőtest részletek

(1) Alkalmazzon teljesen hegesztett integrált csőszerkezetet belső holt sarkok és kiálló akadályok nélkül az áramláson belül csatorna, alapvetően elkerüli az iszap ülepedést, a kristályok lerakódását és a közepes elzáródást, tökéletesen megoldja az ipart a levegő záródásának és kristályosodásának fájdalompontjai nagy viszkozitású folyadékok esetén.

(2) Kétféle belső csőfelület-kezelés választható: szabványos rajzolás és kiváló minőségű tükörpolírozás befejezni. A tükörfényezésű belső fal nagymértékben csökkenti a pigment, kristály és finom szilárd részecskék tapadását, hatékonyan meghosszabbítja a rendszeres tisztítási ciklust és csökkenti a karbantartási állásidőt.

(3) Integrált kovácsolt karimás csatlakozás mindkét csővégen, megfelel a szabványos ipari csővezeték karima specifikációinak, lehetővé teszi a közvetlen beépítést az eredeti szállító csővezetékre extra bypass csővezeték rekonstrukció nélkül, alacsonyabb projektátalakítási költség.

(4) Szigorú hidraulikus nyomáspróba szállítás előtt: minden kész csőtestet a névleges érték 1,5-szeresével tesztelnek maximális üzemi nyomás a szivárgás rejtett veszélyének kiküszöbölésére. A szabványos verzió maximális üzemi nyomása eléri a 2 MPa-t, a nagynyomású testreszabott verzió támogatja a 100 bar (1450 psi) nyomást.

2. A felső adó- és kijelzőmodul adatai

(1) Integrált digitális adóegység a mérőcső tetejére szerelve, teljes gépvédelmi fokozat eléri az IP65-öt, jó por- és vízálló teljesítmény nedves, poros szabadtéri műhelykörnyezetben.

(2) A távadó házának két anyaga: szabványos öntött alumíniumötvözet burkolat az általános működési feltételekhez; testreszabott rozsdamentes acél vagy műanyag héj erős korrozív illékony gázműhelyhez a vegyi gázoknak ellenálló erózió.

(3) Beépített független IoT felhőmodul az adó chipen belül: helyi, valós idejű digitális kijelző sűrűség/koncentráció érték az LCD képernyőn; automatikusan tárolja a teljes korábbi tesztelési adatokat a felhőplatformon, a felhasználók számára hálózaton keresztül bármikor ellenőrizheti a múltbeli trendeket és exportálhatja a szegmentált észlelési adatokat a termelési elemzéshez.

(4) Opcionális robbanásbiztos testreszabott távadó szerkezet, megfelel a nemzetközi robbanásbiztos szabványnak, tűz- és robbanásveszélyes vegyi, bányafeldolgozó műhely számára elérhető.

3. Belső precíziós érzékelő mag részletei

(1) A nagy pontosságú integrált érzékelő komponens teljesen elmerül a közeg áramlási útján, előre kalibrálva hőmérséklet-kompenzációs program a gyártás során, a hőmérséklet-befolyásolás ±0,0001 g/cc per ℃-on belül van szabályozva, stabil mérési pontosság, ha a közeg hőmérséklete -50 ℃ és +150 ℃ között változik.

(2) Optimalizált nyomáskompenzációs algoritmus a gyári kalibrálás után, a nyomás hatása a mérési eredményre figyelmen kívül hagyható, garantálja a stabil leolvasást ingadozó csővezetéki nyomás mellett.

(3) Teljes digitális jelgyűjtési kialakítás, az analóg jelet pontos digitális koncentrációs adatokká alakítják a mag chipen belül támogatja a közvetlen jelkimenetet a PLC-hez és a DCS vezérlőrendszerhez az automatikus adagolás megvalósításához zárt hurkú gyártásellenőrzés.

4. Nedvesített részek anyagosztályozásának részletei

(1) Normál típusú nedvesített komponens: SUS316 rozsdamentes acél, alkalmas semleges iszaphoz, gyenge savhoz és lúghoz szennyvíz, közönséges ásványi pép és alacsony korróziójú habarcsközeg.

(2) Korróziógátló testreszabott típusú nedvesített alkatrész: Hastelloy C22 vagy titánötvözet anyag, speciálisan kifejlesztve erős savhoz, erős lúghoz, magas klorid-tartalomhoz és erősen korrozív festési hulladékfolyadékhoz, hatékonyan ellenáll a vegyi anyagoknak korrózió és meghosszabbítja az élettartamot zord közegben.

5. Core Precision & Range Technikai részletek

(1) A mérési pontosság eléri a ± 0,001 g/cc (± 1,0 kg/m³), ismételhetőség ± 0,0001 g/cc (± 1,0 kg/m³), a rögzítés kicsi a koncentráció pontosan változik a folyamatos csővezeték-monitoring során.

(2) Széles mérési tartomány 0–3 g/cm3 (0–3000 kg/m³ / 0–187,41 lb/ft³), tiszta vízhez alkalmazható, alacsony koncentrációban különböző iparágak iszapja, közepes habarcs és nagy sűrűségű nehéz ásványi cellulóz.

6. Elektromos és környezeti adaptáció részletei

(1) Szabványos tápegység: 380 V ipari bemenet, széles körben megfelel az enyém áramelosztási szabványának, környezetvédelmi és vegyipari hazai és tengerentúli gyártóhely.

(2) A környezeti üzemi hőmérséklet -40 ℃ és +85 ℃ (-40 ~ + 185 ℉) között van, alkalmazkodjon a hideg északi kültéri gyárhoz és magas hőmérsékletű trópusi termelőműhelyi környezet.

7. További gyakorlati szerkezeti előnyök

(1) Az optimalizált áramvonalas áramlási csatorna kialakítás nagymértékben csökkenti az áramló iszap által okozott folyadékturbulencia-interferenciát javítja a stabilitást, amikor apró buborékokat és finom rostszennyeződéseket tartalmazó közeget mér.

(2) Kompakt általános elrendezés alacsony telepítési költséggel, nincs szükség bonyolult kiegészítő tartókeretre a szántóföldön telepítés, megtakaríthatja az építési munkaerő- és kiegészítő költségeket.

GYIK

1. Telepítéssel kapcsolatos kérdések

● 1. kérdés: Hol a legjobb beszerelési helyzet a koncentrációmérő számára?

V: Telepítse vízszintes egyenes csőszakaszra, stabil folyadékáramlással; kerülje a szivattyú kimenetét, a cső könyökét és a hirtelen tágulási csővezeték, amely súlyos turbulenciát és levegő beszorulását okozza, ami befolyásolja a mérési pontosságot. Tartsa a legalább ötszörös csőátmérőjű egyenes szakasz a műszer előtt és után.

● Q2: Felszerelhető függőlegesen függőleges csővezetékre?

V: Nem ajánlott. A függőleges beépítés könnyen szilárd ülepedést és levegő felhalmozódást eredményez a mérésen belül cső, adatsodródást okozva; függőleges csővezeték csak akkor fogadható el, ha a közeg folyamatosan, stabilan áramlik felfelé áramlási sebesség.

2. Mérési pontosság és közepes adaptáció

● Q3: A légbuborékok vagy a közeg kristályosodása befolyásolja a mérési adatokat?

V: Exkluzív teljes furatú kristályosodásgátló csőszerkezetünk és a beépített buborékellenes algoritmusunk kiküszöbölheti a legtöbb levegő záródási és kristályosodási zavar, amely megoldja az iparágban gyakori, magas viszkozitású nehézséget kristályos folyadék mérése; tükörcsiszolt belső cső tovább csökkenti a kristály tapadást.

● 4. kérdés: Mi az alkalmazható közepes pH-tartomány a különböző nedvesített anyagokhoz?

SUS316L változat: pH 5-11 gyenge savhoz és gyenge lúghoz; Hastelloy C22 / Titán változat: pH 1-14, alkalmas erős sav, erős lúg és magas klorid tartalmú korrozív szennyvízhez.

● Q5: Mekkora pontosságú ingadozást hoz a hőmérsékletváltozás?

V: Előre kalibrált hőmérséklet-kompenzáció, csak ±0,0001 g/cc hiba ℃ hőmérsékletváltozásonként, közepes hőmérséklet -50 ℃-tól +150 ℃-ig nem okoz nyilvánvaló pontossági veszteséget.

3. Paraméter és tartomány kiválasztása

● 6. kérdés: Az iszap sűrűsége körülbelül 2,2 g/cc, ez a mérő normálisan működik?

V: A szabványos mérési tartomány 0–3 g/cc, teljes mértékben lefedi a munkakörülményeket; személyre szabott választék áll rendelkezésre határértéken túli speciális nehéz hígtrágya.

● 7. kérdés: Mekkora a maximális csővezeték-nyomás, amelyet a mérő képes elviselni?

Standard típus: Max üzemi nyomás 2MPa; Nagynyomású testreszabott típus: 100bar (1450psi). Minden termék átmegy 1.5 Szállítás előtti névleges nyomású hidraulikus teszt.

4. IoT és jelkimenet

● 8. kérdés: A mérő támogatja a távoli adatellenőrzést?

V: Igen, beépített szabványos IoT-modul, valós idejű és előzményadatok feltöltése felhőplatformra; a felhasználók ellenőrizhetik az adatokat trend online és szegmentált tesztjelentések exportálása a termelés elemzéséhez.

● 9. kérdés: Milyen vezérlőjeleket tud kiadni a műszer?

V: A digitális beépített kialakítás csatlakozhat PLC/DCS rendszerhez az automatikus adagoláshoz és a zárt hurkú folyamatvezérléshez.

5. Karbantartás és napi használat

● Q10: Milyen gyakran kell tisztítanunk a mérőcsövet?

V: Közönséges ásványi hígtrágya esetén: 7-15 naponta tisztítsa meg; nagy viszkozitású könnyen kristályosítható közeg tükörrel A polírozási opció meghosszabbíthatja a tisztítási ciklust 25-35 napra.

● 11. kérdés: Szükséges-e rendszeres kalibrálás?

V: Javasoljuk a kézi mintavételi laboratóriumi összehasonlító kalibrálást havonta egyszer a hosszú távú stabil pontosság garantálása érdekében.

6. Tanúsítás és testreszabás

● Q12: Termékei rendelkeznek CE és ISO tanúsítvánnyal?

V: Az összes blokkolásgátló karimás habarcskoncentráció-mérőnk a környezetbarát iszapszállító rendszerhez CE ISO minőségirányítási rendszer szerint tanúsított és gyártott; teljes igazolási okmányok biztosíthatók vámkezelés és projekt licitálás.

● Q13: Testreszabhatom a robbanásbiztos típust vagy speciális csőméretet?

V: Igen, robbanásbiztos szerkezet, különböző kaliber, speciális anyag és testreszabott nyomási fokozat elfogadható az ügyfelek helyszíni működési körülményei szerint.

7. Értékesítés utáni és garancia

● 14. kérdés: Mi a jótállási politika?

V: 1 év teljes gépgarancia, ingyenes alkatrészcsere a belső gyártásból eredő minőségi hibákra garancia; egész életen át tartó műszaki tanácsadás és költséges alkatrészellátás a garancia lejárta után.

Üzemeltetési óvintézkedések

1. Telepítési követelmények

Szerelje fel a műszert vízszintes egyenes csővezetékre; tartson elegendő egyenes csőhosszt az előtt és után méter. Kerülje a szivattyú kimeneti nyílásaihoz, könyökökhöz és turbulens áramlási szakaszokhoz való beszerelést az instabil észlelési adatok elkerülése érdekében. Felszerelés előtt tisztítsa meg a csővezeték belső kavicsát, a különféle részeket és a nagy tömör tömböket.

2. Üzembe helyezési szabályok

Telepítés után végezze el a víz nulla kalibrálását. Állítsa be a felső és az alsó koncentrációs határértékek megfelelőségét helyszíni habarcs ingatlan a szállító szivattyúval és adagoló berendezéssel való automatikus összekapcsoláshoz.

3. Normál futásmenedzsment

Tiltsa meg a hosszú ideig tartó üres csőüzemet közeg nélkül, ami károsíthatja a hangvilla szondát és rendellenes működést okozhat olvasmányok. Kerülje el a csővezeték áramlási nyomásának hirtelen megugrását a folyamatos gyártás során. Ellenőrizze a valós idejű megjelenítést és műszakonkénti PLC visszacsatolási adatok.

4. Időszakos karbantartás

Tisztítsa meg az iszapot, homokot és ragasztott habarcsot a villa felületén 15-20 naponta. Végezze el a mintavételi összehasonlítást és a műszert havi kalibrálás a mérési pontosság érdekében. Rendszeresen ellenőrizze a karima tömítését és a csatlakozó kábel sértetlenségét.

5. Különleges munkakörülmények védelme

Nagy kopásállóságú, homokban gazdag habarcs esetén rendszeresen ellenőrizze a PU bélés kopási állapotát. Kültérre szerelt vezérlődoboz védeni kell a hosszan tartó eső beázás ellen; alatta lévő robbanásbiztos modell elektromos burkolatát soha ne nyissa fel gyúlékony gáz környezet.

6. Hosszú távú leállási kezelés

Ha a berendezés 20 napon túl leáll, teljesen tisztítsa meg a maradék habarcsot a mérőüregben, szárítsa meg a hangolást villa alkatrészt, és zárja le a csővezeték mindkét végét a tároláshoz.

Miért válassz minket

1. Professzionális célzott tervezés környezetvédelmi habarcshoz és iszaphoz

Kizárólag homoktartalmú építési habarcshoz és kommunális környezetvédelmi iszaphoz fejlesztették ki, egyedi nagy nyitott A blokkolásgátló üreg hatékonyan oldja meg az üledék és szemcsék által okozott szonda eltömődését, amely a szokásos hangolás gyakori hibája villa koncentrációmérők.

2. Rugalmas anyaglehetőségek változatos kopási körülményekhez

Szabványos sűrített SUS304 általános hígtrágyához; opcionális PU kopásálló bélés magas homoktartalmú csiszolóközeghez, nyilvánvalóan meghosszabbítja az élettartamot zord szállítási körülmények között.

3. Teljes tanúsítás a globális projektexporthoz

Minden termék megfelel a CE és ISO tanúsítványnak, teljes tanúsító papírok állnak rendelkezésre a tengerentúli tenderekhez, vámhatóságokhoz engedély és harmadik fél által végzett ellenőrzés.

4. Szigorú gyári szimulációs tesztelés a szállítás előtt

Minden egység 36 órás folyamatos tesztelésen megy keresztül saját készítésű homokhabarccsal, hogy ellenőrizzék a blokkolásgátló teljesítményt és mérési pontosság, nagymértékben csökkentve a helyszíni hibakeresési hibaarányt.

5. Kényelmes telepítés és jó kompatibilitás

Elfogadja a közös szabványos karimaméretet a környezetbarát csővezetékekhez, amely illeszkedik a legtöbb meglévő szállítócsőhöz bonyolult csővezeték-átalakítás és alacsonyabb felújítási költség.

6. Testreszabott szolgáltatás különböző munkakörülményekhez

Támogatja a mérési tartomány, a karima kaliber, a jelkimenet és a robbanásbiztos konfiguráció testreszabását a tényleges helyszíni iszapparaméterekhez.

Csomagolás és Szállítás

1. Ezt a blokkolásgátló, karimás habarcskoncentráció-mérőt a környezetbarát iszapszállító rendszerhez szállítja csupasz csomagolás standard konfigurációban, külső fa tok nélkül. A teljes mérőtestet rozsdagátlóval rögzítik olaj a karimán és a fémfelületen, hogy elkerülje a rozsdát a hosszú távú tengeri vagy szárazföldi szállítás során.

2. A precíziós hangvilla érzékelő szonda vastag ütésálló habbal és vízálló PE fóliával van becsomagolva. megakadályozza az ütközési sérüléseket, a karcolásokat és a nedvesség erózióját szállítás közben.

3. A felső digitális adóegység külön van csomagolva habpárnával és lezárt műanyag zacskóval, a berendezésre rögzítve felület kötőszalaggal, hogy elkerüljük a leesést és a be- és kirakodás közbeni vibrációt.

4. Az összes csatlakoztatott tartozékot, beleértve a tömítő tömítéseket, a szerelőcsavarokat és a vezetékszerelvényeket, össze kell gyűjteni független kis vízálló műanyag zacskók és a fő felszerelésre kötve.

5. A kezelési útmutatókat, a CE és ISO tanúsítvány másolatait, a gyári ellenőrzési jelentéseket erre a célra szolgáló dobozban lepecsételjük vízálló irattasak és a műszerrel együtt rögzítve az ügyfelek vámkezelésére és helyszíni használatra.

6. A betöltés során több műszert ütközésgátló gumicsíkokkal választanak el egymástól, és acéllal rögzítik. öv a konténerben vagy a teherautó rekeszében, hogy megakadályozza az elmozdulást, az ütődést és a kopást göröngyös szállításkor.

7. Nagy távolságra történő óceáni szállítás esetén extra nedvességálló szárítószert helyeznek a berendezés mellé, hogy megbirkózzanak a magas páratartalom a szállítótartály belsejében, és megakadályozza a fémek korrózióját.

Telepítés előtti és utáni hatások összehasonlítása

1. Csővezeték-elzáródás vezérlése

● Előtte: A homok és habarcs üledék gyakran blokkolja a szállító csővezetékeket, ezért 2-3 alkalommal leállási tisztítást igényel hét, rengeteg gyártási időt és munkaerőköltséget pazarolva.

● Utána: A valós idejű koncentrációfigyelés automatikusan beállítja a szivattyú sebességét, hogy elkerülje a túl vastag habarcs adagolását, A csővezeték elzáródási aránya több mint 75%, a rendszeres leállítási tisztítás gyakorisága jelentősen csökken.

2. Habarcs minőségi stabilitása

● Előtte: Az instabil hígtrágya koncentráció inkonzisztens kész habarcs arányhoz, túlzott vízhez vagy homokhoz vezet minősíthetetlen termékeket és alapanyag-pazarlást okoz.

● Utána: A koncentráció adatokkal vezérelt automatikus vízkiegészítés stabilan tartja a habarcs koncentrációját belül a szükséges választék, a termékminősítési arány nyilvánvalóan javul, és az alapanyag-felhasználás megtakarítható.

3. Vegyianyag- és vízfogyasztási költség

● Előtte: A víz és az adalékanyagok kézi vak adagolása túletetéshez vezet, ami nagy, szükségtelen vízfogyasztást okoz. víz és segédanyagok.

● Utána: A valós koncentráción alapuló zárt hurkú automatikus adagolás 15%-25%-kal csökkenti a víz és az adalékanyag költségeit.

4. Helyszíni munkaerő-bevitel

● Előtte: A dolgozóknak minden műszakban rendszeres kézi mintavételre és laboratóriumi vizsgálatra van szükségük a hígtrágya sűrűségének, elfoglaltságának megítéléséhez extra munkaerő.

● Utána: A folyamatos online észlelés megszünteti a napi manuális mintavételi munkát, és csökkenti a kapcsolódó munkaköltségeket.

5. Utólagos iszapártalmatlanítási költség

● Előtte: A szabálytalan koncentráció egyenetlen iszapvíztelenítő hatáshoz vezet, a magas nedvességtartalmú iszap megnövekszik szállítási és hulladéklerakási költség.

● Utána: A stabil etetés optimalizálja az utólagos víztelenítési kezelést, az iszap nedvességtartalma folyamatosan szabályozott, az iszap csökken a teljes mennyiség, és csökken a teljes ártalmatlanítási költség.

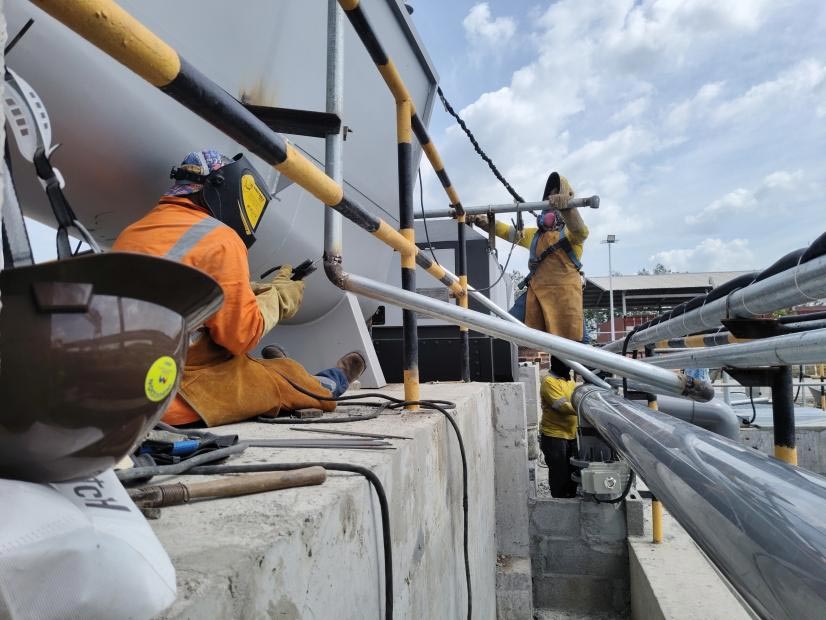

Projekt referenciaeset | Xiamen CCCC Harmadik Kikötő Mérnöki Liudianwu Bázis

1. Projekt áttekintése

Ez a környezetbarát iszapszállító és szilárd-folyadék elválasztást támogató projekt a CCCC harmadik kikötője számára készült Mérnöki (Xiamen) Liudianwu Építőipari Bázis, együttműködik a Zhejiang Sinou Environmental Complete Equipment vállalattal Co., Ltd. Blokkolásgátló karimás habarcskoncentráció-mérőink a helyszíni habarcsra és kotrási iszap szállító csőrendszer. A műszerek valós idejű online monitorozást valósítanak meg az építési hígtrágya esetén sűrűség, amely támogatja az automatikus csővezeték betáplálás szabályozását az alapozástechnikai iszap elhelyezéséhez.

2. Alkalmazási háttér

A bázis masszív homoktartalmú építőhabarcsot és kotrott iszap iszapot állít elő a kikötőépítés során. In korai működés, instabil kézi adagolás gyakran váltott ki gyakori csővezeték-elzáródást, túlzott vízfogyasztást és inkonzisztens kész habarcsminőség, ami magas munkaerő- és karbantartási költségekkel jár. Az inline telepítése után koncentrációmérők, a teljes szállítórendszer zárt hurkú automatikus szabályozást valósít meg.

3. Helyszíni megfelelő megoldás és berendezés konfigurálása

1. Szerelje fel blokkolásgátló, karimás habarcskoncentráció-mérőnket a környezetbarát iszapszállító rendszerhez hígtrágya szállító csővezetékek a kavicsos habarcs szilárd tartalmának folyamatos kimutatására.

2. Koncentrációs jel összeköti a változó frekvenciájú etetőszivattyút és az automatikus vízadagoló berendezést; a rendszer automatikusan beállítja a betáplált mennyiséget és a pótvíz mennyiségét a valós idejű sűrűségadatoknak megfelelően.

3. Együttműködés a helyszíni keverőtartály keverővel és az azt követő iszapvíztelenítő berendezéssel a teljes készlet kialakításához intelligens hígtrágya feldolgozó rendszer.

4. A projektfutás tényleges előnyei

● Csökkentse a csővezeték eltömődését: Az automatikus koncentrációszabályozás több mint 70%-kal csökkenti a csővezeték eltömődésének gyakoriságát, törlés gyakori teljes csőleállási tisztítás.

● Nyersanyagköltség megtakarítása: A stabil habarcsarány 18-23%-kal csökkenti a víz- és adalékanyag-hulladék mennyiségét.

● Csökkentse a kézi munkát: kiküszöböli a napi ismételt kézi mintavételt és a laboratóriumi sűrűségvizsgálati munkát, a helyszínen spórolva munkaerő-bevitel tesztelése.

● Stabil késztermékminőség: A habarcs koncentrációja folyamatosan a tervezett tűréshatáron belül marad, és javul építési nyersanyag hozam és projekt előrehaladás hatékonysága.
