Kínai fejlett membránszűrő présgyár

SINOUA Membrane Filter Press egy csúcskategóriás mélyvíztelenítő berendezés, amelyet a hagyományos alapokon korszerűsítettekszűrőprések. Az egyszeres szűrőberendezésektől eltérően rugalmas membránlemezekkel van felszerelve, és támogatja az elsődleges szűrés + másodlagos nagynyomású préselés kettős működési módját.

A membrán felfújásához nagynyomású vizet vagy sűrített levegőt fecskendezve kinyomja a szűrőpogácsákat minden irányban, hogy extrudálja az intersticiális vizet és a megkötött vizet, amelyeket a hagyományos módszerekkel nehéz eltávolítani, így a szilárd anyagok ultraalacsony nedvességtartalmát érik el.

Ezt a membránszűrőprést kifejezetten nagy viszkozitású, finomszemcsés és nehezen vízteleníthető iszapokhoz fejlesztették ki. Magas víztelenítési hatékonysággal, rövid munkaciklussal és figyelemre méltó iszapcsökkentő hatással rendelkezik.

Széles körben használják települési szennyvízben, vegyiparban, bányászati ​​meddőben, nyomtatásban és festésben, galvanizálásban és más területeken, ezért ez az előnyben részesített berendezés olyan projektekhez, amelyek szigorú követelményei vannak a szűrőpogácsa szárazságára vonatkozóan.

Termékeink több nemzetközi tanúsítványon is átestek, és Európába, a Közel-Keletre, Délkelet-Ázsiába és más régiókba exportálták, következetesen dicsérve a globális ipari ügyfelektől.

Működési elv és működési módok

A membránszűrőprés alapvető technológiája a másodlagos squeeze víztelenítő rendszerben rejlik. A teljes ciklus 6 linkre oszlik, és két opcionális összenyomható közeg (víz/levegő) áll rendelkezésre a különböző helyszíni körülményekhez.

Teljes munkafolyamat

① Anyag betáplálás és elsődleges szűrés:A zagyot lezárt szűrőkamrákba szivattyúzzák. A betápláló szivattyú nyomása alatt a szilárd részecskéket a szűrőszövet felfogja, hogy előzetes szűrőpogácsákat képezzenek, és a szabad víz szűrletként áramlik ki.

② Közepes befecskendezés és membránfelfújás:Állítsa le az etetést, fecskendezzen be nagynyomású vizet vagy sűrített levegőt a rugalmas membránlemez hátuljába. A membrán egyenletesen tágul, hogy teljes nyomást gyakoroljon a szűrőpogácsára.

③ Nagynyomású préselés és mély víztelenítés:A tartósan magas nyomás kipréseli a kapilláris vizet és a megkötött vizet a szűrőpogácsán belül, nagymértékben csökkentve a szilárd anyagok nedvességtartalmát.

④ Opcionális légfúvás szárítás:A rendkívül magas viszkozitású anyagoknál sűrített levegőt lehet átvezetni a szűrőpogácsán, hogy tovább távolítsák el a maradék nedvességet és lerövidítsék a ciklust.

⑤ Nyomásmentesítés és süteményleválasztás:Engedje el a nyomóközeget, a membrán visszaáll és összezsugorodik, és a szűrőpogácsa automatikusan elválik a lemez felületétől.

⑥ Automatikus süteményürítés és ruhatisztítás:A tányérhúzó mechanizmus egyenként nyitja ki a szűrőlapokat a sütemény kiürítéséhez. A nagynyomású tisztítórendszer kiöblíti a szűrőkendőt a teljes ciklus befejezéséhez.

Teljes szerkezeti konfiguráció

(1) Megerősített integrált keret

Nagy teherbírású szénacél teljes hegesztési szerkezetet alkalmaz szigorú feszültségmentesítő kezeléssel. A keret rendkívül nagy nyomószilárdsággal és deformációgátló teljesítménnyel rendelkezik, és ellenáll a nagynyomású préselés hosszú távú váltakozó terhelésének.

A külső felület többrétegű rozsda- és korróziógátló festékkel van bevonva, amely alkalmazkodik a poros, párás és korrozív ipari környezethez. A szerkezeti elrendezés az alapterület megtakarítása érdekében optimalizált.

(2) Magmembrán szűrőlemez

Az egész gép legfontosabb eleme. Élelmiszer-minőségű / ipari minőségű kompozit polipropilén rugalmas membránlemezt alkalmaz. A fő lemeztest ugyanolyan sav- és lúgállósággal rendelkezik, mint a hagyományos szűrőlemezek, és a felületi rugalmas membrán kiváló rugalmassággal, szakítószilárdsággal és fáradtságállósággal rendelkezik.

Repedés vagy hámlás nélkül képes ellenállni az ismételt tágulásnak és összehúzódásnak 1,0-3,0 MPa nagy nyomás alatt. Az integrált áramlási csatorna biztosítja a szűrlet és a kinyomott közeg zökkenőmentes kiürítését.

(3) Speciális szűrőkendő

Több sűrűségű kompozit szűrőszövettel párosítva, amely nagy viszkozitású és finom részecskéket tartalmazó anyagokat céloz meg. Jó légáteresztő képességgel és erős elfogási képességgel rendelkezik, nem könnyű elzárni az apró részecskéktől.

A különböző közegeknek (savas, lúgos, olajos) személyre szabott szűrőszövet anyagokat biztosítunk az élettartam meghosszabbítása érdekében.

(4) Kettős teljesítményű hidraulikus és pneumatikus rendszer

Hidraulikus kompressziós rendszer:Biztosítja az alapvető lemezzáró nyomást, importált hidraulikus alkatrészekkel, stabil működést, alacsony zajszintet és nulla olajszivárgást.

Squeeze Medium rendszer:A független nagynyomású vízszivattyú vagy légkompresszor egység a kiválasztott préselési módnak megfelelően van konfigurálva, precíz nyomásszabályozó szelepekkel, amelyek valós időben szabályozzák a préselési nyomást.

(5) Automatikus lemezhúzó és -ürítő mechanizmus

A változtatható frekvenciájú tányérhúzó kocsi egyenkénti tányérnyitást és automatikus süteménykiürítést valósít meg. Ragadós szűrőpogácsákhoz kiegészítő vibrációs eszköz is hozzáadható, amely segíti az üresedést, elkerülve az anyag tányérokhoz tapadását. A sebességváltó szerkezete precíz és tartós, alacsony meghibásodási arány mellett.

(6) Intelligens központi vezérlőrendszer

Normál PLC + nagyméretű HMI érintőképernyő. Egygombos, teljesen automatikus ciklusműködést valósít meg, és támogatja az etetési idő, a présnyomás, a tartási idő és egyéb paraméterek független beállítását.

Beépített többszörös védelmi funkciók, mint például túlnyomás, túlterhelés, anyaghiány és közepes szivárgás, valós idejű hibariasztással és rekordlekérdezéssel. A gyári DCS rendszerhez is csatlakoztatható központi távvezérléshez.

(7) Teljesen automatikus szűrőkendő-tisztító rendszer

Nagynyomású permetező tisztítóberendezéssel felszerelve. Minden ciklus után átfogó öblítést végez a szűrőszövet felületén és a réseken, hogy eltávolítsa a rátapadt iszapot, így biztosítva a hosszú távú stabil szűrési hatékonyságot.

Alapvető versenyelőnyök

(1) Rendkívül alacsony szűrőtorta nedvességtartalom:Bízzon a másodlagos nagynyomású préselési technológiában. A szervetlen iszap nedvességtartalma 15-25%-ra, a szerves iszapé pedig 25-35%-ra csökkenthető. Az iszap mennyisége jelentősen csökken, ami jelentősen csökkenti a későbbi szállítási és hulladéklerakási költségeket.

(2) Rövid munkaciklus és nagy teljesítmény:Az elsődleges szűrési szakaszban nem kell ultraszáraz süteményeket folytatni. A gyors levegő/víz összenyomással és visszaállítással kombinálva az egyetlen ciklus 30-75%-kal lerövidül a hagyományos berendezésekhez képest, és a teljes gyártási kapacitás meredeken megnő.

(3) Erős anyagi alkalmazkodóképesség:Különféle nehezen vízteleníthető anyagokat képes kezelni, mint például a nagy viszkozitású iszap, a finom sivatagi homok iszap, a korrozív vegyszermaradványok és az olajos iszap, amelyekkel a hagyományos szűrőprések nem tudnak megbirkózni.

(4) Kettős összenyomás mód kiválasztása:A víz- és levegőnyomás módok opcionálisak, szabadon illeszkedve a különböző helyszíni biztonsági előírásokhoz és a gyártási ritmusokhoz.

(5) Tartós magkomponensek:A rugalmas membránlemez több ezer fáradási teszten esik át, hosszú élettartammal és alacsony cseregyakorisággal. Az egész gép alacsony átfogó karbantartási költséggel rendelkezik.

(6) Magas automatizálás és munkaerő-megtakarítás:Teljes folyamat felügyelet nélküli működés valósítható meg, amely kompatibilis a modern intelligens gyárakkal.

(7) Környezetbarát és átfogó előnyök:A szűrlet tiszta és újrahasznosítható; a száraz szűrőpogácsa alkalmas erőforrás-felhasználásra vagy ártalmatlan ártalmatlanításra, teljes mértékben megfelel a nemzetközi környezetvédelmi szabványoknak.

Terméksorozat és műszaki paraméterek

(1) Termék besorolása

① Szabványos víznyomó membránszűrő prés:Nagynyomású vizet használ préselő közegként. Stabil teljesítmény, széleskörű alkalmazhatóság, alkalmas a legtöbb hagyományos ipari projekthez.

② Nagy hatékonyságú légnyomásos membránszűrő prés:Sűrített levegőt alkalmaz a préseléshez. Gyors ciklus, magas óránkénti teljesítmény, nagyméretű folyamatos gyártósorokhoz.

③ Kompakt membránszűrő prés:Miniatűr kialakítás, kis helyigény, kis gyárak, laboratóriumi vizsgálatok és felújított műhelyek számára.

④ Robbanásbiztos membránszűrő prés:Robbanásbiztos elektromos alkatrészekkel szerelve, kifejezetten petrolkémiai, szén- és egyéb gyúlékony és robbanásveszélyes környezetben.

⑤ Korrózióálló egyedi modell:Korróziógátló membránlemezekkel és szűrőkendővel párosítva, erős savas és lúgos munkakörülményekhez.

(2) Fő műszaki paraméterek

Mélyreható összehasonlítás a Peer termékekkel

Többdimenziós vízszintes összehasonlítást végzünk a süllyesztett kamrás szűrőprésekkel és a lemezes-keretes szűrőprésekkel, hogy kiemeljük a membránszűrőprés megkülönböztetett előnyeit.

Membránszűrő prés VS süllyesztett kamrás szűrőprés

Membránszűrő prés VS hagyományos lemezes-keretes szűrőprés

Alkalmazási iparágak és támogató berendezések

(1) Fő alkalmazási forgatókönyvek

● Települési szennyvíztisztító telep:Háztartási iszap és ipari vegyes iszap mélyvíztelenítése

● Bányászat és szénmosás:Zagyvíztelenítés, széniszap kezelés, ásványi maradványok száraz elvezetése

● Vegyi anyagok, nyomtatás és festés:Korrozív iszap, festékmaradványok, katalizátoriszap leválasztás

● Galvanizálás és gyógyszerészet:Nehézfém iszap, gyógyszermaradék szűrés

● Beton- és homokmosó üzem:Finom homok iszap, sivatagi homok iszap víztelenítés

● Élelmiszer- és papírgyártás:Szálszuszpenzió, ételmaradék szilárd-folyadék elválasztás

(2) Complete Supporting System

● Elülső szolgáltatások:Iszapgyűjtő tartály + függőleges / vízszintes keverőtartály

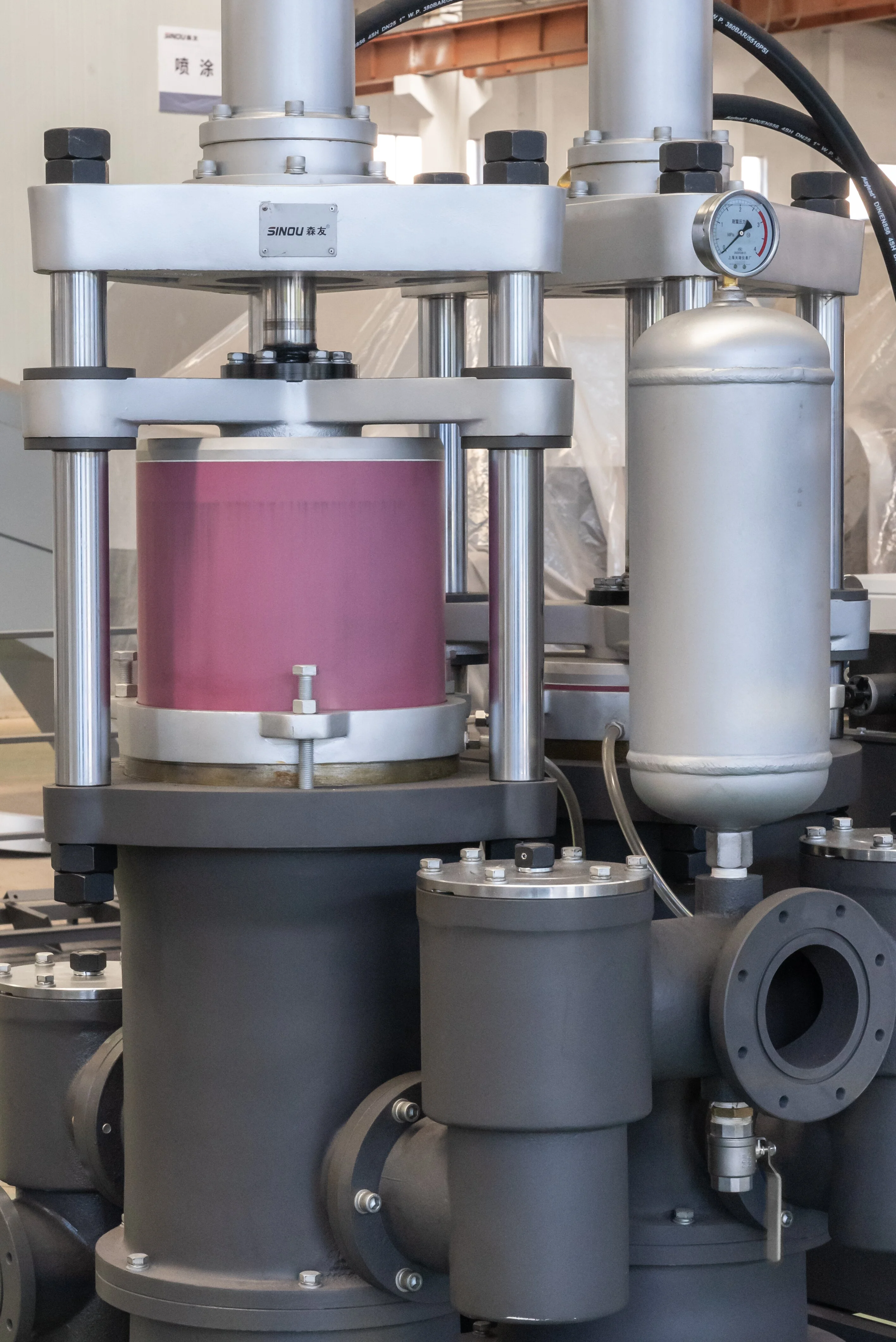

● Szállítóberendezés:Hidraulikus dugattyús szivattyú / csavaros hígtrágyaszivattyú

● Közepes ellátó rendszer:Nagynyomású vízszivattyú / légkompresszor

● Csővezeték tartozékok:Nagynyomású HDPE csövek, szelepek, nyomásmérők

● Hátsó berendezések:Szállítószalag

Szakmai kiválasztási útmutató

(1) Erősítse meg az iszap jellemzőit:Magas viszkozitás, finom részecskék és korrozív közegek esetén előnyben részesítse a membránszűrőprést, és állítsa be a megfelelő szűrőlemez- és szűrőszövet anyagokat.

(2) Határozza meg a cél nedvességtartalmat:Ha a szükséges nedvességtartalom 35% alatt van, a membránmodellt kell kiválasztani; közönséges kamrás prés nem felel meg a szabványnak.

(3) Számítsa ki a feldolgozási kapacitást:Határozza meg a teljes szűrési területet a napi iszapkibocsátás és az egyszeri ciklus időtartama alapján.

(4) Válassza ki az összenyomás módot:Robbanásbiztos és magas hőmérsékletű helyekhez válassza a víznyomást; válassza a légnyomást a nagy hatékonyság és a rövid ciklus eléréséhez.

(5) Megfelel a teljesítményszabványnak:Válassza ki az 50Hz/60Hz-es elektromos alkatrészeket a helyi tápegységnek megfelelően.

(6) Vegye figyelembe az elrendezési helyet:Válasszon szabványos vagy kompakt típust a műhely területétől függően.

Átfogó GYIK

Q1: Mi a lényeges különbség a membránszűrőprés és a hagyományos kamrás szűrőprés között?

V: A legnagyobb különbség a víztelenítési folyamat. A membránszűrő prés egy rugalmas membrán másodlagos összenyomási eljárást ad hozzá. Ki tudja szorítani az egyszeri szűréssel el nem távolítható megkötött vizet, így a szűrőpogácsa szárazabb és az iszapcsökkentő hatás is szembetűnőbb.

2. kérdés: Melyik préselési mód jobb, víz vagy levegő?

V: Nincs abszolút különbség. A víznyomás stabilabb, és alkalmas gyúlékony, robbanásveszélyes és magas hőmérsékletű környezetben. A légnyomás gyorsabban visszaállítja és lerövidíti a ciklust, alkalmas nagy kapacitású folyamatos gyártásra. A helyszín körülményei szerint választhat.

Q3: Mennyi a rugalmas membránlemez élettartama?

V: Kompozit membránlemezünk több tízezer tágulási és összehúzódási fáradtsági teszten ment keresztül. Normál munkakörülmények között az élettartam több mint 12 hónap. A rendszeres karbantartás hatékonyan meghosszabbíthatja élettartamát.

4. kérdés: Képes kezelni a 100 μm ultrafinom sivatagi homokot tartalmazó iszapot?

V: Igen. Speciális blokkolásgátló szűrőszövettel és elülső keverőrendszerrel felszerelve hatékonyan felfogja a finom részecskéket, és elkerüli az anyag lerakódását és a ruha eltömődését, hosszú ideig stabilan működik.

5. kérdés: Működhet-e a berendezés 380 V 60 Hz tápellátás mellett a Közel-Keleten?

V: Minden elektromos alkatrész támogatja a 380V/50Hz és a 380V/60Hz kettős szabványt, és generátoros tápellátásra optimalizálták, alkalmazkodva a helyi energiaviszonyokhoz.

6. kérdés: Az elválasztás utáni szűrlet újrafelhasználható?

V: A kétlépcsős elválasztás után a szűrlet tiszta és átlátszó. Újrahasznosítható a szennyvíz keringető rendszereibe, a gyártási folyamatokba vagy a szabványnak megfelelően kiüríthető.

7. kérdés: Támogatott a távirányító?

V: A standard modell támogatja a helyi érintőképernyős működést; testre szabhatjuk a távfelügyeletet és a DCS dokkoló funkcióit a gyári szintű intelligens menedzsment megvalósítása érdekében.

Szabványos üzemeltetési és karbantartási szabályok

(1) Indítás előtti ellenőrzés

① Ellenőrizze a szűrőlemezek tömítettségét, valamint a membránlemezek és a szűrőszövet épségét.

② Ellenőrizze a hidraulikaolaj folyadékszintjét, nyomja össze a közepes nyomást és a csővezeték tömítését.

③ A lemezek károsodásának elkerülése érdekében tisztítsa meg a szűrőkamrák belsejében lévő különféle anyagokat.

(2) In-operation Management

① Először üresjáratban futtasson, majd a normál működés megerősítése után az alapanyagokat.

② Kövesse nyomon a nyomásváltozásokat valós időben, és kerülje a túlnyomásos működést.

③ Bármikor ellenőrizze az iszapszivárgást, a közepes szivárgást és a rendellenes vibrációt.

(3) Hierarchikus karbantartási terv

① Napi karbantartás

Tisztítsa meg a maradék iszapot a szűrőruhán; ellenőrizze a csővezeték szelepeit és a működési hangot; tartsa tisztán az egységet.

② Heti karbantartás

Adjon hozzá kenőanyagot a sebességváltó alkatrészekhez és csapágyakhoz; nyomásérzékelők és műszerek kalibrálása; ellenőrizze a membrán felületét, hogy nem sérült-e.

③ Havi karbantartás

Ellenőrizze a hidraulikus és pneumatikus csővezetékek öregedését; tesztelje az automatikus védelmi és riasztási funkciókat; húzza meg az összes csatlakozó csavart.

④ Negyedéves karbantartás

Cserélje ki az öregedő tömítőgyűrűket; alaposan tisztítsa meg a közeg csővezetékét; hibakeresés az automatikus programban.

⑤  Éves nagyjavítás

A membránlemezek, a szűrőszövet és a mag teljesítményelemeinek átfogó ellenőrzése; keret rozsdamentesítése és átfestése; teljes gép teljesítmény hibakeresés.

(4) Kopó alkatrészek csereciklusa

① Elasztikus membránlemez:12-18 hónap

② Szűrőszövet:6-8 hónap

③ Hidraulikus / pneumatikus tömítő alkatrészek:8-10 hónap

④ Squeeze csővezeték tartozékok:10-12 hónap

Csomagolás, logisztika és szállítás

(1) Csomagolási megoldás:A nagy keret vízálló ponyvával + export fa kerettel rendelkezik; a sebezhető alkatrészek és elektromos alkatrészek zárt fadobozokba vannak csomagolva, hogy elkerüljék az ütközést, a nedvességet és a rozsdát a távolsági szállítás során.

(2) Kereskedelmi feltételek:Támogassa az EXW, FOB, CIF, CFR és más nemzetközi kereskedelmi feltételeket.

(3) Logisztikai együttműködés:Hosszú távú együttműködés megbízható nemzetközi szállítmányozókkal, amely kiterjed a tengeri, szárazföldi és légi szállításra, áruk szállítására Európába, Közel-Keletre, Délkelet-Ázsiába, Afrikába és más régiókba biztonságosan és időben.

(4) Betöltési optimalizálás:Optimalizálja a konténer elrendezését, hogy megtakarítsa az ügyfelek szállítási költségeit.

Tanúsítványok és globális értékesítés utáni rendszer

(1) Képesítési bizonyítványok

Az egész gép megfelelt a CE, ISO 9001, ISO 14001 és más nemzetközi hiteles tanúsítványoknak. Teljes gyári ellenőrzési jelentéseket, műszaki kézikönyveket és minősítési fájlokat biztosítunk a tengerentúli vámkezelés, a projekt ajánlattétel és a harmadik fél által végzett audit támogatására.

(2) Értékesítés utáni szolgáltatás

① Jótállási idő:1 év teljes gépgarancia, élethosszig tartó műszaki tanácsadás.

② Helyszíni szolgáltatás:Tengerentúli telepítési útmutatást, berendezések üzembe helyezését és professzionális kezelői képzést nyújt.

③ Alkatrészellátás:Globális alkatrészraktárral felszerelve, 2 éves teljes alkatrészkészlet gyorsan szállítható az állásidő csökkentése érdekében.

④ Technikai támogatás:A többnyelvű értékesítés utáni csapat 7 × 24 órás távoli videós útmutatást nyújt.
