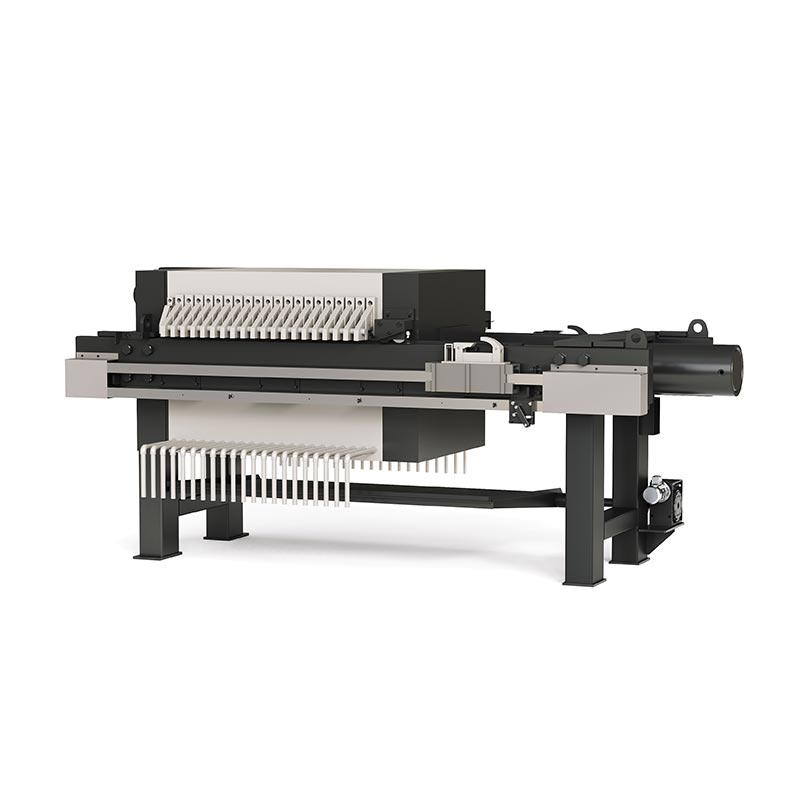

Települési szennyvízkamra szűrőprés

A SINOU, egy megbízható kínai gyártó és beszállító, professzionális települési szennyvízkamra szűrőprést biztosít számára globális ügyfelek. Ezt a berendezést kifejezetten magas szervesanyag-tartalmú, finom kommunális iszaphoz fejlesztették ki részecskék és magas viszkozitású.

Nagy szilárdságú kamraszűrő lemezeket és stabil hidraulikus rendszert alkalmaz az alapos megvalósítás érdekében szilárd-folyadék elválasztás, nagymértékben csökkenti az iszap mennyiségét és csökkenti az ártalmatlanítási költségeket. Az egész gép teljes mértékben támogatja automatikus működés, beleértve a tányérzárást, adagolást, szűrést, tányérhúzást és süteményürítést, egyszerű karbantartás és stabil teljesítmény.

Testreszabott szűrési területet, lemezméretet és vezérlési módot biztosítunk különböző települési szennyvíztisztító kapacitások és telephelyi feltételek.

Termék részletek

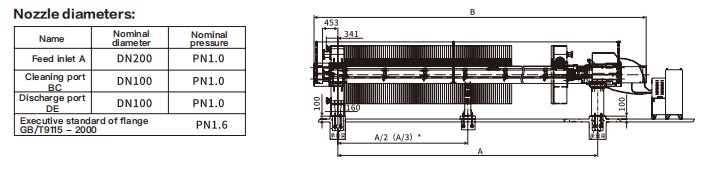

1. Fúvóka és csővezeték specifikációja

● A betáplálás bemenet: DN200, névleges nyomás PN1,0

● BC tisztító port: DN100, névleges nyomás PN1.0

● DE nyomónyílás: DN100, névleges nyomás PN1.0

● Karima szabvány: GB/T9115-2000, PN1.6

● A nagy kaliberű betáplálási nyílás biztosítja a nagy szilárdanyag-tartalmú kommunális iszap zökkenőmentes adagolását, hatékonyan elkerülve eltömődés hosszú ideig tartó folyamatos működés során. Szabványos tisztító- és ürítőnyílások készítik a csővezetéket a karbantartás és a maradékanyag-ürítés kényelmesebb.

2. A szerkezeti méretek részletei

● Elülső beépítési méret: 453 mm / 341 mm

● Bemeneti nyílás középmagassága: 160 mm

● Alsó támasz magassága: 100 mm

● Lábtávolság: A; Teljes hossz: B

● Köztes támasztóállás: A/2 (A/3) nagy méretű modellekhez

● Az ésszerű magasságú elrendezés illeszkedik a hagyományos szennyvíztelep telepítési helyéhez. Többpontos köztes támasztékok növeli a keret stabilitását, megakadályozva a deformációt hosszú távú nagy terhelésű munkakörülmények között.

3. Alapvető műszaki paraméterek (a rajzból és az önkormányzati munkakörülményekből)

● Szűrési nyomás: ≤0,6 MPa

● Üzemi hőmérséklet: -10 ~ 90 ℃

● Max. hidraulikus védelmi nyomás: 29 MPa

● Maximális hidraulikus tömörítési nyomás: 25 MPa

● Az olajhenger maximális hatásos lökethossza: 750 mm

● A tömörítő olajhenger névleges átmérője: 320 mm

● Hidraulikus állomás motorteljesítménye: 4,0+2,2KW

● A nagynyomású stabil hidraulikus rendszer tartós szorítóerőt biztosít, alkalmas 24 órás folyamatos víztelenítésre nagy szervesanyag-tartalmú és finom részecskéket tartalmazó települési iszap.

4. Anyag- és szerkezeti tervezési részletek

● Szűrőlemez: Megerősített polipropilén kamrás szűrőlemez, nagy nyomásálló, öregedésgátló, nem könnyű deformálódni a hosszan tartó települési iszapkorrózió hatására.

● Keret: Nagy teherbírású szénacél váz rozsdamentes festékkel, erős teherbíró képességgel, stabil burkolattal szerkezetét.

● Szűrőszövet: Speciális dugulásgátló szűrőkendő kommunális iszaphoz, nagy vízáteresztő képességű, nem könnyű blokkolni finom szerves részecskék által.

● Hidraulikus rendszer: Zárt hidraulikus alkatrészek, stabil nyomáskibocsátás, alacsony meghibásodási arány.

5. A munkafolyamat részletei

● A hidraulikus rendszer szorosan összenyomja a szűrőlemezeket, így zárt szűrőkamrákat képez.

● A települési iszapot a DN200 nagy kaliberű betápláló nyíláson keresztül a kamrákba szivattyúzzák.

● Stabil szűrési nyomás mellett szilárd-folyadék elválasztás valósul meg; a szűrlet kifolyik az ürítőnyílásokon keresztül.

● Szűrés után a szűrőlemezek automatikusan felhúzódnak, a száraz szűrőpogácsa leesik.

● A rendszeres tisztítás a tisztítónyílásokon keresztül biztosítja a berendezés zökkenőmentes működését a hosszú távú működés érdekében.

6. Városközpontú tervezési jellemzők

● A nagy kaliberű betáplálási nyílás alkalmazkodik a nagy viszkozitású települési iszaphoz

● Több tartókeret kialakítása a hosszú távú folyamatos működés érdekében

● Alacsony karbantartást igénylő szerkezet, csökkenti a szennyvíztelep üzemeltetési költségeit

Szabványos portok a szennyvíztisztító csőrendszerhez való egyszerű csatlakoztatáshoz

Paraméter specifikáció

Jegyzet:A „*”-al jelölt elemek azt jelentik, hogy egy pár közbenső támaszték van.

※ Ezek a paraméterek csak modellválasztási referenciaként szolgálnak; a pontos adatokért lásd a rajzokat feltéve.

Működési elv

A települési szennyvízkamra szűrőprés a hidraulikus kompressziós + nyomásos betáplálási szűrési elvet alkalmazza a városi szennyvíziszap hatékony szilárd-folyadék leválasztása, négy folyamatos lépésben.

1. Szűrőlemez összenyomása és kamra kialakítása

A hidraulikus rendszer meghajtja az olajhengert, hogy előre tolja a hátsó lemezt, szorosan összenyomva az összes kamraszűrőt lemezek a fejlemez és a faroklemez között. A szomszédos szűrők között lezárt üreges szűrőkamrák vannak kialakítva lemezek, zárt teret biztosítva az iszapszűréshez.

2. Iszap betáplálás és kezdeti szűrés

A települési iszapot minden szűrőkamrába szivattyúzzák a nagy kaliberű DN200-as betápláló nyíláson keresztül. Stabil etetés mellett nyomás hatására az iszapban lévő víz áthatol a szűrőszöveten, és kifolyik a folyadék kimenetén, míg a szilárd részecskék felfogja a szűrőszövet, és fokozatosan felhalmozódnak a kamrákban, és szűrőpogácsát képeznek.

3. Mélyszűrés és tortaformálás

Folyamatos etetés mellett a szűrőpogácsa fokozatosan sűrűsödik. A nagynyomású hidraulikus rendszer stabilan működik nyomóerő a szűrőlemezek szoros tömítéséhez. Finom szerves részecskék és lebegő szilárd anyagok a településen Az iszap teljesen fel van zárva, így állandó nyomáson alapos víztelenítés érhető el.

4. Automatikus tányérhúzás és szűrőpogácsa kiürítés

A szűrés befejezése után a hidraulikus rendszer visszahúzza az olajhengert. A lemezhúzó berendezés húzza a szűrőt a tányérok egyenként nyílnak. A gravitáció hatására a víztelenített száraz szűrőpogácsa automatikusan leesik, befejezve az egyik munkát ciklusban. A tisztítónyílásokat rendszeres maradéköblítésre használják, hogy megakadályozzák a csővezeték eltömődését.

Ez a mechanikus nyomás-szűrő szerkezet nagymértékben célzott a nagy szervesanyag-tartalmú, finomszemcsés települési iszapra, stabil víztelenítő hatással, alacsony nedvességtartalmú szűrőpogácsával és tiszta szűrlettel, tökéletesen megfelel a városi szennyvíznek kezelési követelmények.

Óvintézkedések a települési szennyvízkamra szűrőprés használatával kapcsolatban

1. Üzemeltetés előtti óvintézkedések

● A települési szennyvízkamrás szűrőprés elindítása előtt ellenőrizze, hogy minden szűrőlap megfelelően van-e elhelyezve és A szűrőszövet lapos, sértetlen, gyűrődésektől és sérülésektől mentes az iszapszivárgás elkerülése érdekében.

● Ellenőrizze a hidraulikaolaj szintjét, az olaj minőségét és a szűrőprés tömítettségét; töltsön utána olajat vagy cserélje ki, ha romlott.

● Ellenőrizze, hogy az adagolószivattyú nyomása stabil-e; ne indítsa be a berendezést hosszú ideig üres töltettel.

● Ellenőrizze az elektromos vezérlőrendszert, az érzékelőket és a vészleállítás funkciót a normál működés érdekében.

● A kommunális iszap betáplálása előtt győződjön meg arról, hogy minden tisztító- és ürítőnyílás nincs akadályozva.

2. Üzem közbeni óvintézkedések

● Az adagolási nyomást szigorúan a névleges tartományon belül (≤0,6 MPa) szabályozza, hogy megakadályozza a túlzott nyomás károsodását szűrőlapok és a szűrőprés szűrőkendője.

● Ne adagoljon túl nagy szennyeződéseket, kemény törmeléket vagy nagy részecskéket, nehogy elzárja a DN200 adagolónyílását vagy a berendezés szűrőlemezeinek megkarcolása.

● Az iszapkoncentráció monitorozása; ésszerűen adjon hozzá pelyhesítőt a magas szerves tartalmú települési iszaphoz a szűrés javítása érdekében hatékonyságát.

● Folyamatos és stabil működés biztosítása; kerülje a gyakori indítást és leállítást, ami befolyásolja a víztelenítés stabilitását.

● Figyelje meg a nyomásváltozásokat és a szűrlet állapotát valós időben; azonnal állítsa le a működést, ha szivárog vagy rendellenes nyomás lép fel.

● Automata futás közben ne érintse meg a mozgó alkatrészeket, például a húzótárcsás kocsit, a láncot és a fogaskerekeket.

3. Műtét utáni és napi karbantartási óvintézkedések

● Tisztítsa meg a szűrőkendőt, a szűrőkamrákat és a szűrő összes nyílását. Minden adag után alaposan nyomja meg az eltávolításhoz visszamaradt kommunális iszap és szerves szennyeződés, megakadályozva az eltömődést és a szagot.

● Tartsa tisztán a hidraulikarendszert, és akadályozza meg a szennyvíz bejutását a hidraulikaolajba, hogy elkerülje az alkatrészek korrózióját.

● Rendszeresen ellenőrizze a keretet, a csavarokat és a támasztékokat; húzza meg a laza részeket a berendezés szerkezeti stabilitásának megőrzése érdekében.

● Időben cserélje ki a kopott szűrőszövetet és az elöregedett tömítéseket, hogy biztosítsa a települési szennyvíz hosszú távú stabil működését. Kamra szűrőprés.

● Tartsa a berendezést szárazon és szellőztessen; ne hagyja, hogy a korrozív szennyvíz hosszú ideig átitassa a keretet.

4. Biztonsági és hosszú távú használatú óvintézkedések

● Szigorúan kövesse az elektromos biztonsági előírásokat; szakítsa meg az áramellátást a szűrőprés karbantartása közben.

● Ne állítsa be önkényesen a hidraulikus nyomást és a programparamétereket szakmai útmutatás nélkül.

● -10 ℃ ~ 90 ℃ üzemi hőmérsékleti tartományban működik; kerülje a túlmelegedést.

● Hosszú távú leállás esetén alaposan tisztítsa meg az összes alkatrészt, engedje le a maradék vizet és végezzen rozsdamentesítő kezelést.

Miért válassza a SINOU-t?

1. Professzionális önkormányzati orientált testreszabott tervezés

A települési szennyvízkamrás szűrőprésünket kifejezetten a magas szervesanyag-tartalmú, finomszemcsés és viszkózus városi anyagokhoz optimalizáltuk. szennyvíziszap. A nagy kaliberű DN200 betáplálás és a kiszélesített áramlási csatornák hatékonyan, tökéletesen megakadályozzák az eltömődést a települési szennyvíztisztító telepek működési jellemzőihez igazodva.

2. Stabil nagynyomású teljesítmény és megbízható víztelenítő hatás

Nagynyomású hidraulikus rendszerrel (maximális tömörítési nyomás 25 MPa) felszerelt termékünk stabilan tartja szorítóerő 24 órás folyamatos működéshez. Alacsony nedvességtartalmú szűrőpogácsát és tiszta szűrletet biztosít, segítve A szennyvíztelepek folyamatosan megfelelnek a szigorú környezetvédelmi előírásoknak.

3. Tartós anyag és hosszú élettartam

A termékhez vastagított, megerősített polipropilén szűrőlemezeket és nagy teherbírású korróziógátló acélvázat alkalmazunk. Az egész gép ellenáll az iszapkorróziónak és a szerkezeti deformációnak, ami jelentősen csökkenti a cserét és a karbantartást költségek hosszú távú önkormányzati projektekben.

4. Teljesen automatikus és munkaerő-takarékos működés

Szűrőprésünk támogatja az intelligens PLC automatikus vezérlést, beleértve a lemezzárást, adagolást, szűrést, lemezt húzás és torta kisütés. Csökkenti a kézi beavatkozást, csökkenti a munkaerőköltségeket és javítja az általános szennyvízellátást kezelés hatékonysága.

5. Szigorú minőségellenőrzés és szabványos gyártás

Minden termék teljes terhelésű nyomáspróbán, tömítési teszten és elektromos biztonsági teszten esik át szállítás előtt. Mind a termékek megfelelnek a nemzetközi ipari szabványoknak, teljes vizsgálati jelentésekkel és tanúsítványokkal.

6. Teljes értékesítés utáni támogatás és projekt tapasztalat

Gazdag gyakorlati tapasztalattal rendelkezünk a települési szennyvíz projektekben világszerte. Helyszíni szerelési útmutatót adunk, üzemeltetési oktatás, alkatrészellátás és hosszú távú műszaki utószolgálat a szűrőprés számára.

7. Költséghatékony és érett megoldás

A membránszűrő présekhez képest szűrőprésünk alacsonyabb beszerzési és üzemeltetési költséggel, stabil teljesítménnyel rendelkezik és egyszerűbb karbantartás. Ez a legköltséghatékonyabb szilárd-folyadék leválasztó megoldás a települési szennyvíz számára kezelés.

Minta szabályzat

NEM biztosítunk mintákat vagy próbagépeket. Települési szennyvízkamrás szűrőprésünk a nagy méretű, nagy térfogatú, nagy tömegű ipari berendezések közé tartozik, magas gyártási költség és testreszabott konfiguráció. Kis mintaként nem gyártható vagy szállítható.

A minőség megerősítéséhez nézze meg:

● CE minősítés

● UL 508 vizsgálati jelentés

● Gyári gyártási videó

● Videó a helyszíni működésről

● Elkészült kommunális szennyvíz projekt ügyek

● Harmadik fél általi ellenőrzés a szállítás előtt

Támogatjuk a helyszíni gyárellenőrzést, az online élő közvetítés ellenőrzését és a harmadik fél által végzett ellenőrzést a termék biztosítása érdekében a minőség megfelel a projekt követelményeinek.

Gyakori problémák és megoldások

1. Iszapszivárgás a szűrőlemezek között

● Ok: A szűrőszövet meg van gyűrve vagy sérült; a szűrőlemezek nincsenek teljesen lezárva; túl magas az etetési nyomás.
● Megoldás: Helyezze vissza laposan a szűrőkendőt; replace damaged cloth; ellenőrizze a hidraulikus nyomást; csökkenti az etetési nyomást szűrőprés.

2. A szűrőszövet vagy az adagolónyílás könnyen eltömődött

● Ok: A települési iszap finom szerves részecskéket tartalmaz, magas a viszkozitása vagy nem elegendő flokkulálószer.
● Megoldás: A flokkulálószert megfelelően adagolja; rendszeresen tisztítsa meg a szűrőkendőt; használjon speciális dugulásgátló szűrőkendőt a szűrőhöz nyomja meg.

3. A szűrőpogácsa nedvessége túl magas

● Ok: elégtelen présnyomás; rövid szűrési idő; a szűrőszövet eltömődött vagy elhasználódott.
● Megoldás: Növelje az üzemi nyomást; meghosszabbítja a szűrési időt; tisztítsa meg vagy cserélje ki a települési szennyvíz szűrőkendőjét Kamra szűrőprés.

4. A szűrés zavaros és nem tiszta

● Ok: A szűrőszövet törött; tömítési hiba; szűrőlap sérült.
● Megoldás: Cserélje ki a sérült szűrőszövetet; ellenőrizze a tömítő alkatrészeket; javítsa meg vagy cserélje ki a szűrőprés szűrőlapjait.

5. A hidraulikus rendszer nincs nyomás vagy lassú

● Ok: Alacsony hidraulikaolajszint; olajszivárgás; kopott vagy hibás hidraulikus alkatrészek.
● Megoldás: Töltse fel a hidraulika olajat; ellenőrizze és javítsa ki a szivárgást; cserélje ki a szűrőprés hibás részeit.

6. Az automatikus működés rendellenes vagy a ciklus elakadt

● Ok: Az érzékelő hibás beállítása; programparaméter hiba; instabil tápegység.
● Megoldás: Állítsa be az érzékelő helyzetét; vezérlőprogram visszaállítása; biztosítsa a szűrőprés stabil feszültségét.

7. A szűrőpogácsát nehéz automatikusan leejteni

● Ok: A hígtrágya túl ragadós; alacsony víztelenítő hatás; szűrőszövet öregedés.
● Megoldás: A flokkulációs hatás optimalizálása; meghosszabbítja a préselési időt; cserélje ki a szűrőprés tapadásgátló szűrőkendőjét.

8. A berendezés zaja vagy rezgése túl nagy

● Ok: az alapozás egyenetlen; a csavarok meglazultak; a mozgó alkatrészek rosszul kenve.
● Megoldás: Vízszintbe állítsa a telepítési talajt; húzza meg a rögzítőcsavarokat; kenje meg a szűrőprés mozgó részeit.

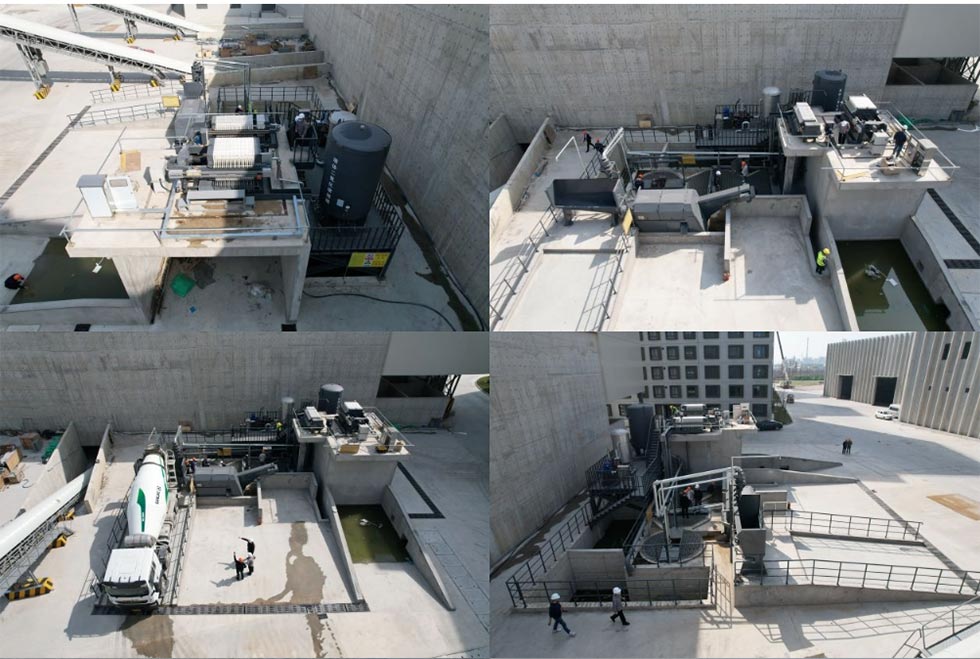

Projekteset: Shanghai CITIRAISE Construction Group New Building Materials Lishui Co., Ltd.

1. A projekt háttere

A Shanghai CITIRAISE Construction Group New Building Materials Lishui Co., Ltd. előregyártott termékek gyártásával foglalkozó kulcsfontosságú vállalkozás betonelemek, kereskedelmi beton és új építőanyagok gyártása. A nagyüzemi gyártás során a nagy mennyiségű építési hígtrágya, beton szennyvíz és keverési maradék keletkezik, amely magas viszkozitású, finom részecskék, és magas követelményeket támasztanak a környezetvédelemmel szemben. Az ügyfélnek istállóra volt szüksége, hatékony, és teljesen automatikus szilárd-folyadék elválasztó megoldás, amely megfelel a helyszíni környezetvédelemnek és termelési igényeket.

2. Berendezési megoldás

A megrendelő számára személyre szabott Települési Szennyvízkamra szűrőprést biztosítottunk, amely kifejezetten erre van optimalizálva építőipari és betoniszap.

● Stabil kamrás szűrőszerkezet, alkalmas hosszú távú folyamatos működésre

● Nagy kaliberű adagolónyílás és dugulásgátló kialakítás a finom részecskék által okozott eltömődés elkerülése érdekében

● Teljesen automatikus vezérlés a kézi működtetés csökkentése érdekében

● Stabil víztelenítő hatás, alacsony szűrőpogácsa nedvességtartalom, kényelmes szállítás és ártalmatlanítás

3. A projekt eredményei

1. Hatékony szilárd-folyadék elválasztás; a szűrlet tiszta és újrafelhasználható, megfelel a környezeti kibocsátási szabványoknak

2. Hatékonyan csökkenti a szűrőpogácsa nedvességtartalmát, jelentősen csökkenti a térfogatot, csökkentve ezzel az ártalmatlanítási költségeket

3. 24 órás stabil működés, amely megfelel az építőanyagbázis nagy intenzitású termelési ritmusának

4. Egyszerű működés és alacsony meghibásodási arány, amelyet az ügyfél gyártása és környezetvédelme ismer el osztályok

4. Projekt értéke

Ez a projekt azt mutatja, hogy szűrőprésünk kiváló alkalmazkodóképességgel és stabilitással rendelkezik építési, előregyártott alkatrészek és kereskedelmi betongyártási forgatókönyvek. Segíti a nagy építőanyagokat a vállalkozások zöld termelést érnek el, csökkentik a környezeti nyomást és javítják a gazdasági előnyöket.
