Szénacél menetes merevítőrúd-aljzat szennyvízkezeléshez Komplett berendezés-tartozékok

A SINOU a környezeti szennyvízkezeléshez szükséges mechanikai alkatrészek professzionális szállítója berendezések, kellékek személyre szabott szénacél menetes merevítő rúd aljzat szennyvízkezeléshez Komplett berendezés tartozékok világszerte szennyvíztisztító gyártók és mérnöki vállalkozók számára.

Nagy szilárdságú szénacél blank és érett horganyzási korróziógátló eljárás, a kettős belső-külső precíziós menetszerkezet gyorsan megvalósul sérült rögzítő furatok javítása drága berendezés öntőalap cseréje nélkül.

Szabványos metrikus menet Raktáron lévő specifikáció, testreszabható méret- és menetszabványok, széles körben használt szerelvényfelújítások összekötésére iszapvíztelenítő komplett készletek semleges és gyengén korrozív szennyvíz munkakörülmények között a hosszú távú szennyvízgyártó sor üzemeltetési költsége.

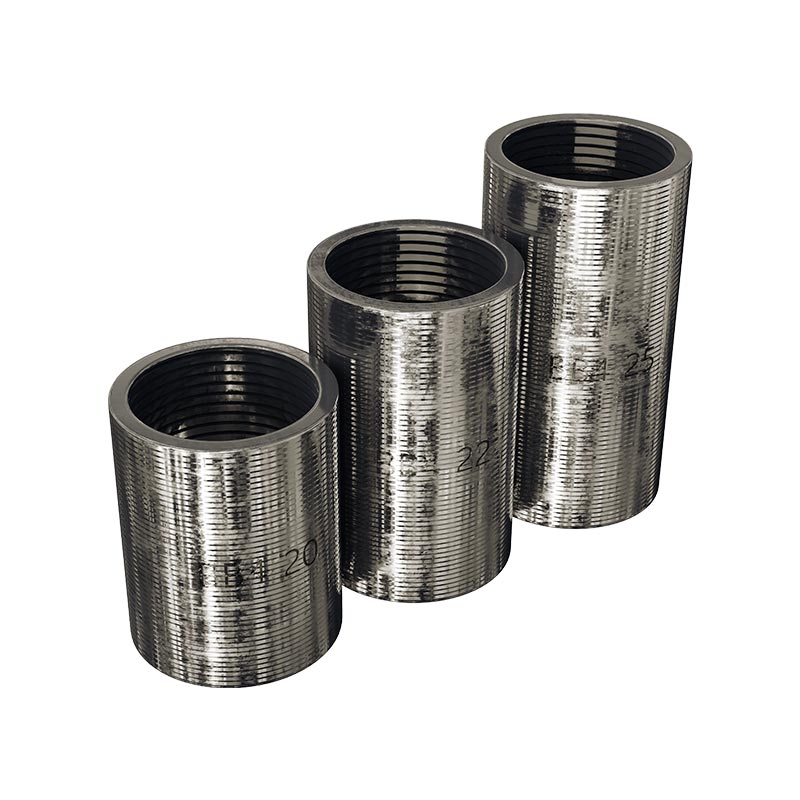

Mi az a szénacél menetes merevítőrúd foglalat?

A szénacél menetes merevítő rúd aljzata szennyvízkezeléshez A komplett berendezések tartozékai egy költséghatékony dedikált A SINOU által önállóan kifejlesztett mechanikus javító szerelvény, kifejezetten a teljes szennyvízkészlethez kezelést támogató berendezések, beleértve a membránszűrő prést, iszap adagoló szivattyút, szalagos iszapvíztelenítőt, adagolót készülék és szennyvízvezeték szelep.

Ez egy dupla belső-külső menetes persely szabvány ASTM A105 karbonból acél teljes tűzihorganyzott rozsdagátló kezeléssel, a csavarlyukak univerzális ipari fájdalmának megoldására fejlesztették ki szálcsúszás, rozsdásodás és kopás, amelyet hosszan tartó nedves szennyvíz fröccsenés, váltakozó vibráció és enyhe só okoz korrózió a háztartási és általános ipari szennyvízműhelyeken belül.

1 Az alaptermék meghatározása és tervezési orientációja

Ez a szénacél menetes aljzat, amely eltér a piacon szokásos, olcsó, kezeletlen vasaljzatoktól személyre szabott, semleges és gyengén korrozív szennyvíz üzemi körülményekre (pH 4-11) célzott.

Alapvető tervezési célja a berendezés alapjain lévő sérült menetes furatok olcsó gyors javítása vágás, hegesztés vagy vágás nélkül drága öntött alumínium/vas berendezés testének cseréje, drasztikusan csökkenti a berendezés leállási karbantartási időtartamát és szennyvíztelepek éves alkatrészbeszerzési költsége.

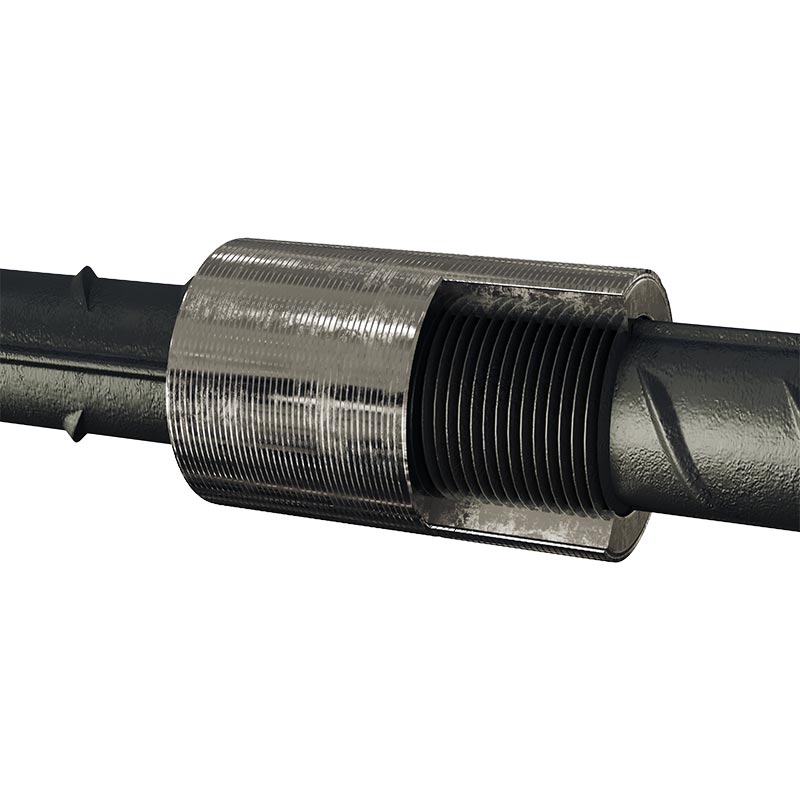

A kettős belső és külső menetszerkezet alakul ki közbenső átmenet csatlakozás: a külső menet az eredeti sérült alapfuratba rögzül, a belső menet illeszkedik szabványos összekötő csavar, amely hatékonyan, a helyszínen elvégzi a menet-rekonstrukciót.

2 Szerkezeti és anyagösszetételi részletek

(1) Nyersanyag:

Elfogadja a nagy szilárdságú ASTM A105 varrat nélküli szénacél tömör rudat, stabil szakítószilárdságú ≥310 MPa, deformációgátló Az iszapszivattyú és a szűrőprés hidraulikus rendszerének hosszan tartó gyakori indítási-leállítási vibrációja esetén kerülje el a dugaszolóaljzat repedéseit váltakozó terhelés mellett.

(2) Menet felépítése:

Integrált CNC egylépcsős gördülő belső és külső menet, a pontosság eléri a 6H/6g tűréshatárt, ívoptimalizált A laza fogprofil növeli a csavar befogási érintkezési felületét, hogy megakadályozza a menetcsupaszodást folyamatos berendezés alatt vibráció; a foglalat mindkét vége 30°-os vezetőletöréssel nyílik, hogy elkerülje az éles sorját és elkerülje a menet közbeni sérüléseket telepítés.

(3) Rozsdamentes kezelés:

Egész darabos tűzihorganyzás + felülettömítő festék, horgany bevonat vastagsága ≥80μm, átmegy minimum 72h semlegesen sópermet teszt, hatékonyan izolálja a nedvességet, a klorid nyomokban és a szerves iszap fröccsenő erózióját magas páratartalom mellett szennyvízműhely.

(4) Karosszéria specifikáció:

Szabványos hengeres szerkezet, opcionális középső hatszögletű külső fal a kényelmes csavarkulcsos beszerelés érdekében szűk korlátozott felszerelési hely; falvastagság 3-7 mm, testreszabható hossz 8-75 mm között, szabványos metrikus M6-M36 menet, támogatás NPT/BSP hüvelykes menet nem szabványos testreszabás régi import szennyvízberendezések felújításához.

3 Alapvető működési funkció és működési elv

(1) Sérült szál javítási funkciója:

Eredeti rozsdás, lecsupaszított és csúszó csavarfuratokhoz a szűrőlap alján, a szivattyú karimáján és a szeleptalapzaton, csavar ezt az aljzatot a törött lyukba, hogy újjáépítse a minősített szabványos belső menetet, hagyja abba a költséges integrált öntvényt csere.

(2) A szál specifikációjának átmenete:

Valósítson meg átalakítást a berendezés alapja és a rögzítőcsavar különböző menetméretei között a fő módosítása nélkül berendezés szerkezete, megoldja a nem illeszkedő menetproblémát a berendezés átalakítása és alkatrészcsere során.

(3) Rezgéscsillapító megerősítés:

A dugaszolóaljzat külső fala és az alapfurat közötti megnövekedett érintkezési felület eloszlatja a csavar rögzítési feszültségét, időszakosan pufferel az iszapszállításból származó vibráció, elkerülje a másodlagos menetkárosodást és a csővezeték szivárgását hosszú ideig tartó folyamatosság után termelés.

(4) Korróziógátló szigetelés:

Az aljzat sűrű fémfala elszigeteli a szennyvíz nedvességét és a korrozív közeget a berendezés alapjának közvetlen eróziójától belső menet, lassítja az alapfémek rozsdásodását, és meghosszabbítja a szennyvíztisztító berendezés teljes élettartamát.

4 Fő alkalmazási forgatókönyvek

Széles körben illeszkedik a teljes láncú szennyvíztisztító komplett készletekhez: membránszűrő présbefogó alkatrészek javítása, változtatható frekvenciájú iszap adagoló szivattyú karimájának és csapágyülésének felújítása, szíj víztelenítő görgős rögzítő talp szerelvény, szennyvízkeverő és automatikus flokkulálószer adagoló szekrény szerelőfurat átalakítás, csővezeték szelep menet átállás a települési háztartási szennyvíztelepre és az általános vegyszeres, alacsony korróziójú szennyvízelvezetési projektre.

5 A végfelhasználói alapvető gazdasági érték

(1) Törölje a drága berendezések öntvénycseréjét, csökkentse az éves alkatrészköltséget 55–65%-kal;

(2) Csökkentse a berendezések karbantartásának leállási gyakoriságát 70% fölé, javítsa a szennyvíztelep folyamatos termelési sebességét;

(3) Stabilizálja a berendezés csatlakozásának tömítettségét, kisebb zagyszivárgást és a laza okozta rendellenes berendezés meghibásodást szerelvények, optimalizálják az iszap víztelenítésének stabilitását.

Üzemeltetési óvintézkedések

1. Telepítés előtti előkészítő munka

(1)Acélhuzallal alaposan tisztítsa meg a maradék iszapot, rozsdatörmeléket, oxidréteget és fémsorját a rögzítőfuratok belsejében kefe és sűrített levegő. A visszamaradt szennyeződések hiányos menetkötést és laza leesést okoznak hosszú távon vibráció.

(2) Mérje meg a rögzítőfurat belső átmérőjét és mélységét a megfelelő specifikációjú aljzat kiválasztásához; kerülje az erőltetett túlméretes vagy alulméretes termékek beszerelése.

3 részek.

2. Szabványos telepítési specifikáció

(1) Használjon professzionális nyomatékkulcsot a szerkezet meghúzásához, kövesse a megfelelő nyomatékszabványt különböző kaliber; a túlzott nyomaték megreped a berendezés alapjának furatánál, az elégtelen nyomaték könnyen meglazul az aljánál szivattyú vibráció.

(2) Tartsa az aljzatot függőlegesen a rögzítőlyukkal a csavarozás során, elkerülje a ferde beszerelést, ami helyi menetfeszültség-koncentráció és korai repedési károsodás.

(3) A telepítés befejezése után hagyjon megfelelő helyet a későbbi szétszereléshez és karbantartáshoz, kerülje a teljes préselést és holtan pecsételve.

3. Napi üzem közbeni időszakos ellenőrzés

(1) Nagyméretű szennyvíztisztító telepek esetén ellenőrizze a szűrőprésszerelvény aljzatainak rögzítési állapotát, iszapszivattyú karimája és csővezeték szelepe 20 munkanaponként.

(2) Miután megtalálta a laza, rozsdásodást és a menetkötést, vegye ki a régi csatlakozóaljzatokat, és cserélje ki az új horganyzott termékeket időszerű.

(3) Az elsőbbségi helyszíni ellenőrzéshez összpontosítson a kulcsfontosságú vibrációs pozíciókra az adagolószivattyú és a hidraulikus henger közelében.

4. Rendszeres rozsda- és blokkolásgátló karbantartás

(1) Minden hónapban kenje be speciális beragadásgátló kenőanyaggal a szabadon lévő belső menetet, hogy elszigetelje a szennyvíz fröccsenését és megakadályozza iszapkristály blokkoló menetrésből.

(2) Rendszeresen tisztítsa meg az aljzat körül felgyülemlett szennyeződést a berendezés leállítása során, hogy elkerülje a hosszan tartó bemerülést. túlfolyó szennyvíz által.

(3) Magas páratartalmú, zárt szennyvízműhelyben rövidítse le a karbantartási ciklust 15 napra.

5. Hosszú távú leállási megőrzési szabályok

(1) Ha a gyártás 30 napnál hosszabb ideig szünetel, kenje be az összes beszerelt aljzatnak kitett menetet rozsdagátló zsírral a zárt állapothoz védelmet.

(2) A kiszerelt tartalék szénacél aljzatokat teljesen rozsdamentes olajjal kell bevonni, vízálló műanyag zacskókba kell zárni és száraz, szellőztetett raktárban, korrozív illékony folyadéktól távol tárolva.

6. Munkakörülményekre vonatkozó használati korlátozások

(1) A tűzihorganyzott szénacél menetes aljzat csak semleges és gyengén korrozív szennyvízhez használható pH 4-11.

(2) Ne használja ezt a terméket erős sav, erős lúg és magas klorid tartalmú, erős korróziós környezetben; válassza ki SUS304 vagy SUS316L rozsdamentes acél testre szabott aljzatok helyett.

Tipikus tényleges alkalmazási esetek

1. eset: Anhui tartományi átfogó települési háztartási szennyvíztisztító telep

1. A projekt háttere

Ez a városi központosított szennyvíztelep napi 28 000 tonna kommunális háztartási szennyvíz tisztítását vállalja és a közelben élelmiszer-feldolgozó üzem alacsony korróziójú termelési szennyvíz, 32 készlet membránszűrő présekkel, 18 változtatható frekvenciájú iszap adagoló szivattyúkat, több tucat csővezeték szelepet és iszapszalagos víztelenítő gépet állít be.

Utána több mint 5 év folyamatos működés, a hosszan tartó nedves iszapfröccsenés és a működő berendezések vibrációja széles körben elterjedt menetrozsdásodás, csúszás és fogcsupaszítás a szűrőlemez rögzítőalapján, a szivattyúkarimán és a szeleprögzítő furatokon.

Korábban az üzem közvetlen öntvénycserét alkalmazott a sérült alapokra, rendkívül magas alkatrészköltséggel és gyakori termelési leállás karbantartás miatt, a havi karbantartási kiadások meghaladták a 12 000 USD-t.

A A közeg semleges háztartási szennyvíz, pH 6,2-8,7, tökéletesen illeszkedik a tűzihorganyzott szénacél menetes termékünkhöz aljzat működőképes állapotban.

2. Testreszabott illeszkedési megoldás

Válasszon szabványos tűzihorganyzott A105 szénacél menetes aljzatokat (M8-M32 hagyományos specifikáció) mindenhez sérült menetfurat felújítás a szűrőprés szerelvényeken és az iszapszivattyú talpakon.

Kiegészítő támasztékként biztosítson megfelelő szabványos szénacél csavarokat és speciális szennyvízálló beragadásgátló zsírt tartozékok az egyablakos telepítéshez.

Szervezzen meg műszaki személyzetet a helyszíni szerelési útmutatásért és a paraméterek kalibrálásáért, rendszeres havi megfogalmazást rozsdásodás elleni karbantartási terv az üzem berendezés-menedzsment csapatának.

3. A telepítés utáni futás előnyei

(1) A karbantartási állásidő csökkentése:

Az eredeti havi 3-4-szeres berendezés-leállás karbantartása kevesebb mint 8 havonta egyszer csökken Az effektív működési arány 82%-ról 96,5%-ra emelkedik.

(2) Cserealkatrész költségmegtakarítás:

Az éves szerelvénybeszerzési költség 62%-kal csökkent költség.

(3) Stabil rendszerműködés:

A szűrőprés menet laza okozta iszapszivárgása és a szivattyú rendellenes vibrációja teljesen megszűnik, az iszap a szűrőpogácsa nedvessége stabilan az 58-66%-os tervezési tartományon belül marad, a teljes iszapvíztelenítő sor folyamatosan működik simán.

2. eset: Ohio közepes méretű élelmiszer-feldolgozó ipari szennyvíztisztító állomás

1. A projekt háttere

Egy közepes méretű snack-feldolgozó vállalat Ohio államban (USA) támogató szennyvíztisztító állomást épít keményítő tartalmú szerves szennyvizet és erjesztési iszapot ártalmatlanít, napi tisztítási kapacitása 9500 tonna. Szennyvíz tulajdonság: gyenge savas környezet pH 4,3 ~ 7,8, nyomokban élelmiszer-szerves sót tartalmaz, gyenge maró hatású működőképes, horganyzott szénacél menetes aljzatokhoz alkalmazható.

Eredeti importált víztelenítő a berendezés rögzítőmenete 3 év üzemelés után korróziós kopást szenvedett; eredeti OEM helyi beszerzése az alkatrészek hosszú átfutási idővel és magas importárral rendelkeznek, az üzem költséghatékony alternatív menetjavítást keres megoldást.

2. Egyező megoldás

Egyedi alkatrészek nem szabványos hosszúságú és NPT hüvelykes menetes szénacél menetes aljzatok az importált berendezések szerint nem szabványos furatméret, minden termék teljes tűzihorganyzott rozsdamentesítő eszközt valósít meg.

Tételek szállítása teljes CE tanúsítványokkal a helyi vámkezelés zökkenőmentes átadásához.

Távoli videó telepítési képzés és értékesítés utáni műszaki konzultációs szolgáltatás.

3. A tényleges működési hatás

Az alkatrész szállítási ciklus lerövidítése az eredeti 45 munkanapról 7 napra, a beszerzési költség 57%-kal csökken eredeti import tartozékokkal.

Egyszeri felújítási telepítés után a berendezés menetének cseréje 3 hónapról több mint 10 hónapra nyúlik; nem fordul elő rendellenes szivárgás vagy laza csatlakozás a folyamatos 24 hónapos üzemi ellenőrzés során.

Segítsen az élelmiszergyárnak több mint 23%-kal csökkenteni az éves szennyvíz-berendezések karbantartási költségét.

Miért válassz minket

1.Célzott fejlesztés a szennyvíz munkakörülményekre

Szénacél menetes merevítőrúd-aljzatunk szennyvízkezeléshez, komplett berendezés-tartozékainkhoz kifejezetten a magas páratartalmú fröccsenés és enyhe sókorrózió a szennyvízműhelyeken belül. Szabványos A105 szénacéllal és teljes tűzihorganyzás kezelés, megoldja a rozsdásodás és a menetcsúszás gyakori problémáit a szűrőpréseknél, iszapszivattyú és csővezeték szerelvények, amelyek eltérnek a piacon kapható, újrahasznosított vashulladékból készült hagyományos olcsó aljzatoktól.

2. Szigorú többfolyamatos gyári ellenőrzés

Minden kész aljzat átmegy sópermeten rozsdamentességi teszt és szakítószilárdsági vizsgálat a szállítás előtt, biztosítva, hogy a horganyzott réteg egyenletes és mentes legyen hámlás. Minden tétel szúrópróbaszerű mintavételezésen esik át, hogy elkerüljük a korai rozsdásodást és törést a szántóföldi telepítés után, jelentősen csökkenti az ügyfelek értékesítés utáni meghibásodásának arányát.

3. Rugalmas, személyre szabott testreszabási szolgáltatás

A normál M6-M36 metrikus méretek mellett támogatjuk a testreszabott, nem szabványos hosszúságot, falvastagságot és az NPT/BSP hüvelyket szál, hogy illeszkedjen a régi import szennyvíztisztító berendezések felújításához. Technikai csapatunk ingyenes paraméterválasztást biztosít javaslat a tényleges helyszíni iszap- és vízminőségi adatok szerint.

4. Költség-előny szennyvízprojekteknél

Összehasonlítva az eredeti OEM-alkatrészek vásárlásával vagy a teljes berendezés öntőalapjának cseréjével, menetes aljzatunk olcsó lyukjavítást valósít meg, segítve a szennyvíztelepeket 55-65%-os éves kiegészítő beruházás megtakarításában. gazdaságos lehetőség a hagyományos semleges és gyengén korróziós szennyvíz projektekhez.

5. Töltse ki az exporttanúsítási dokumentumokat

A termékek hivatalos CE és ISO tanúsító papírokkal vannak felszerelve, amelyek támogatják a zökkenőmentes vámkezelést és a tengerentúlon projekt ajánlattétel globális szennyvízmérnöki beszerzések számára.

Terméktesztek és tesztadatok

1. Nyersanyag bejövő vizsgálati teszt

(1) Kémiai összetétel spektrális vizsgálata

Minden nyers A105 szénacél rúd teljes spektrumú alkatrész-ellenőrzést alkalmaz a beérkező raktárban, és szigorúan betartja ASTM A105 nemzetközi anyagszabvány. Szén-, szilícium-, mangán-, kén-, foszforelem-tartalom kimutatása, tiltják a vegyes újrahasznosított vashulladékot és a gyengébb minőségű újrahasznosított anyagokat. A minősíthetetlen üres lapot közvetlenül visszaküldjük gyártásba helyezés nélkül.

(2) Mechanikai tulajdonságok mintavételi vizsgálata

Véletlenszerűen válasszon ki 3 darabot minden egyes nyersanyagtételből a szakítóvizsgálathoz normál környezeti hőmérsékleten:

● Minimális szakítószilárdság ≥310 MPa

● Minimális folyáshatár ≥170 MPa

● Megnyúlási arány ≥25% Nincs törékeny törés vagy szabálytalan repedés a húzási teszt során a rezgéscsillapítás garantálása érdekében teljesítmény szennyvízberendezések hosszan tartó váltakozó terhelése mellett.

2. CNC megmunkálási méretvizsgálat

(1)A teljes körvonalméret ellenőrzése

Használjon nagy pontosságú digitális mikrométert és tolómérőt a teljes hossz, a külső átmérő és a falvastagság kimutatására kész aljzat; a mérettűrés ±0,2 mm-en belül szabályozható a tervrajzhoz képest, nem szabványos testreszabott méret szigorúan kövesse az ügyfél műszaki előírásait. A foglalat letörésének két vége 30°-ban egyenletesen megmunkálva, nincs sorja ill éles széle balra.

(2) Menetprecíziós észlelés

Vizsgálja meg a belső és a külső menetet professzionális menetmérővel, precíziós fokozat 6H/6g-on szabályozva; menetemelkedés hiba ≤±0,02 mm, a fogprofil teljes hiányzó fog, összeomlás és repedés nélkül. Standard metrika M6~M36 és a testreszabott NPT/BSP hüvelykes menetek mindegyike megfelel a párosítási tesztnek a megfelelő szabványos csavarokkal.

3. Tűzihorganyzott rozsdamentes bevonat teljesítményteszt

(1) A cinkréteg vastagsági vizsgálata

Használjon bevonatvastagság-mérőt a többpontos mintavételezéshez a külső falon és a menet fogfelületén, átlagosan cinkbevonat vastagsága ≥80μm; nem hiányzik a horganyzás, a csupasz fém, a buborékok és a bevonatleválás jelensége felület.

(2) Semleges sóspray korróziós teszt

Véletlenszerű mintavétel tételenként folyamatos semleges sópermetezésű öregítési teszthez a nemzetközi sóköd-vizsgálat szerint szabvány: a folyamatos permetezést 72 órán keresztül kell tartani meghatározott hőmérsékleten és sókoncentráción; minősített a termék felülete rozsdafolt nélkül, horganyréteg nem hámlik, bugyborékol és nem esik le. A személyre szabott továbbfejlesztett rozsdamentes modell, a sópermetezési teszt időtartama 120 óráig terjed.

4. Romboló mechanikai terhelési vizsgálat

Véletlenszerűen kiválasztott késztermékeken végezzen roncsolásos húzópróbát, alkalmazzon fokozatosan növelt axiális húzást terhelést. Névleges tervezési terhelés mellett a foglalat teste nincs repedés, a belső és a külső menet nem törik és csúszik a fog; csak a megengedett károsodás a felső határterhelési értéken túl lép fel, igazolva a szerkezeti stabilitást a berendezés túlterhelése alatt baleset.

5. Menetillesztés és összeszerelés szimulációs teszt

Szerelje be a megfelelő szabványos csavarokat a belső menetbe kézzel, illetve nyomatékkulccsal. The bolt screws in zökkenőmentesen blokkolás, elakadás és túlzott hézag nélkül. A szabványos rögzítési nyomaték elérése után az illesztés a hézag a tervezési tartományon belül marad, hatékonyan elkerülheti a laza csatlakozást, amelyet a menet közbeni nem illeszkedés okoz berendezés működése.

6. Üzemállapot-szimulációs vibrációs teszt

Iszapadagoló szivattyú és szűrőprés hidraulikus berendezésének tényleges működési rezgési frekvenciájának szimulálása, javítása tesztelt aljzat a vibrációs próbapadon a 24 órás megszakítás nélküli ciklikus rezgésvizsgálathoz. A teljes ciklusú teszt után a foglalat szilárdan rögzíti, nem csúszik el a menet, nem lazul el és nem deformálódik, hosszú távon alkalmazkodik szennyvízgyártó sor folyamatos működése.

7. A késztermék megjelenése és a tételes mintavétel ellenőrzése

Teljes megjelenésű szemrevételezés raktározás előtt: ellenőrizze a horganyzott felületet karcolások, ütések, deformációk szempontjából és horganyzás kihagyása; a hibás termékeket átdolgozásra kiszedik vagy közvetlenül selejtezték.

Végezzen 5%-os véletlenszerű mintavételi szabályt késztermék-tételenként, ellenőrizze újra az összes fenti tesztelemet, beleértve a méretet is, menet, bevonat és mechanikai tulajdonságok. Ha a mintavétel sikertelen, növelje meg a mintavételi arányt vagy ellenőrizze a teljes tételt az egyenletes tételminőség garantálása érdekében.

8. Tárolási alkalmazkodóképesség segédteszt

A kész szénacél menetes merevítő rúd aljzat része szennyvíztisztításhoz A teljes berendezés tartozékait behelyezik magas páratartalmú, állandó hőmérsékletű doboz 15 napig nedvességálló szimulációs teszt a hosszú távú tengeri szimulációhoz szállítási nedves környezet; minősített termék, nincs rozsda és a bevonat károsodása a zárt tárolótérben.
